ALTAIR V4 HOT WATER

VOLYMMÄTARE

Användning

ALTAIR V4 HOT WATER är den senaste generationens volymetriska mätare som är utformad för att mäta förbrukningen av tappvarmvatten.
ALTAIR V4 HOT WATER är kompakt och robust, lätt att installera och passar perfekt för olika vattenkvaliteter. Den är också okänslig för magnetiska bedrägerier.
Den har utvecklats inom ramen för MID, uppfyller de europeiska bestämmelserna och har sanitära intyg om överensstämmelse.
ALTAIR V4 HOT WATER är modulär och kan när som helst utrustas med en IZAR-modul som omvandlas till en kommunicerande mätare, redo för mobil avläsning (walk-by, drive-by, passiv drive-by) eller avläsning i fast nätverk (radio/kabel).

Funktioner

  • DN15
  • Q3=1,6 m3/h / Q3=2,5 m3/h
  • MID-godkännande upp till R=400
  • Startflöde: 1 l/h
  • Vattentemperatur från 30 °C till 90 °C
  • Rör i mässing
  • Montering i valfritt läge
  • Metrologiska data
    Nominell diameterDNmm1515
    LängdLmm110110
    Nominellt flödeQ3m3/h1.62.5
    R standard*Q3/Q1100160
    Startflödeshastighetl/h11
    Minsta flödeshastighetQ1l/h1615.62
    Flödeshastighet vid övergångQ2l/h25.625
    Högsta flödeshastighetQ4m3/h23.125
    Head loss at Q3bar0.220.54
    Head loss at Q4bar0.340.85
    kvs (deltaP=Q²/Kvs²)3.383.38
    * Andra värden på begäran
  • Godkännande
    MID-godkännandeLNE-6250 | Type A2
    StandarderEN 14154 | ISO 4064 | OIML R49
    Sanitär kompatibilitetACS | WRAS
  • REACH

    Information i enlighet med artikel 33.1 i Europaparlamentets och rådets förordning (EG) nr 1907/2006 av den 18 december 2006:
    Denna produktserie innehåller varor med följande ämnen i en koncentration på mer än 0,1 viktprocent:
    - Bly

  • Temperaturer och tryck
    Vattentemperatur°C+30 ... +90
    Omgivande driftstemperatur°C+1 ... +55
    Förvaringstemperatur°C-10 ... +55
    Nominellt tryckPNbar16
  • Dimensioner
    Nominell diameterDNmm1515
    LängdLmm110110
    Nominellt flödeQ3m3/h1.62.5
    BreddBmm96.296.2
    HöjdH2mm75.475.4
    HöjdH1mm26.726.7
    GänganslutningarGinch3/4"3/4"
    Stommemässingmässing
    Viktkg0.820.82

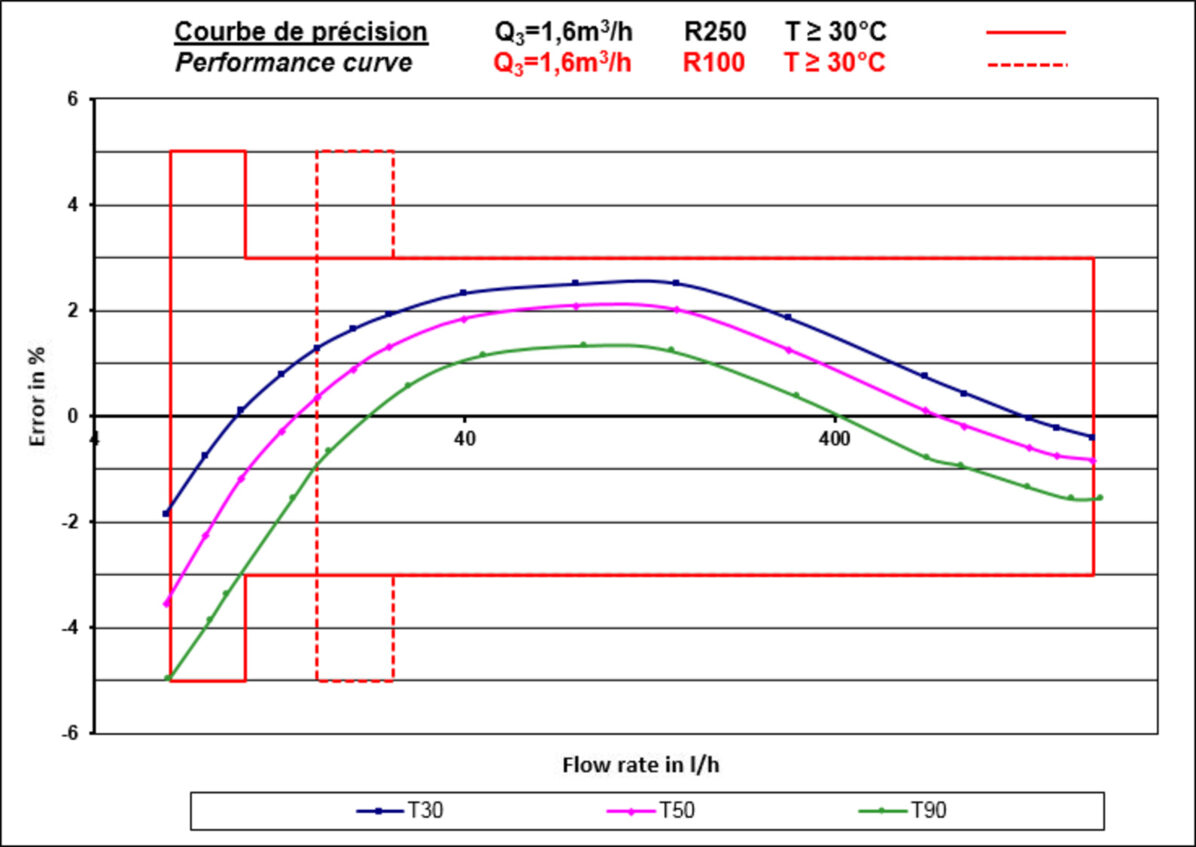

  • Precisionskurva
  • Alternativ

    - Ett par kopplingar
    - Filter i rostfritt stål
