ALTAIR V4 DN15/20

WODOMIERZ OBJĘTOŚCIOWY

ZASTOSOWANIE

ALTAIR V4 należy do nowej generacji wodomierzy charakteryzujących się doskonałą dynamiką pomiaru, dobrą odpornością na przekroczenia natężeń oraz bardzo niskim progiem rozruchu wynoszącym 0.4 [l/h] dla DN15.
Wodomierz posiada zatwierdzenie typu MID do dynamiki R=800, jest zgodny z normą PN-EN ISO 4064 i OIML R49. Wodomierz ma niewielkie wymiary co pozwala na montaż w miejscach o ograniczonej przestrzeni (np: szachty...). Solidna konstrukcja umożliwia poprawne działanie z uwzględnieniem różnej jakości wody. Jako wodomierz modularny może być w każdej chwili podłączony do systemu radiowego odczytu IZAR, urządzenia wspomagającego dozowanie wody IZAR DOSING lub nadajnika impulsów IZAR PULSE I umożliwiających podłączenie wodomierza do innych systemów.

CECHY

  • Wodomierz objętościowy
  • Średnice nominalne: DN15/20
  • Zatwierdzenie MID do wartości R=800
  • Rozszerzona dynamika pomiarowa 3.1 - 3.125 [l/h]
  • Rozruchowy strumień objętości 0.4 [l/h]
  • Opcjonalnie liczydło szklano-metalowe IP68
  • Korpus dostępny w wersji mosiężnej lub kompozytowej
  • Zabezpieczony przed działaniem zewnętrznego pola magnetycznego
  • Nie wymaga odcinków prostych przed i za wodomierzem
  • Dowolna pozycja montażu
  • DANE TECHNICZNE
    Średnica nominalnamm152020
    Długość całkowitaLmm110130190
    Ciągły strumień objętościQ3m³/h2.544
    Współczynnik* Q3/Q1R160 / 500 / 800160 / 500 / 630160 / 500 / 630
    Rozruchowy strumień objętościl/h0.40.70.7
    Minimalny strumień objętościQ1l/h15.62 / 5 / 3.125 / 8 / 6.325 / 8 / 6.3
    Chwilowy strumień objętościQ2l/h25 / 8 / 540 / 12.8 / 10.240 / 12.8 / 10.2
    Przeciążeniowy strumień objętościQ4m3/h3.12555
    Strata ciśnienia dla Q3bar0.590.550.55
    Strata ciśnienia dla Q4bar0.920.850.85
    Kvs (deltaP=Q²/Kvs²)3.255.415.41
    * Inne wartości na życzenie
  • ZATWIERDZENIA
    Zatwierdzenie MIDLNE - 6250 | Typ A2
    NormyISO 4064 | EN 14154 | OIML R49
    Zgodność z normami sanitarnymiPZH
  • REACH (REGISTRATION, EVALUATION AND AUTHORISATION OF CHEMICALS)

    Informacje zgodnie z art. 33 ust. 1 rozporządzenia (WE) nr 1907/2006 Parlamentu Europejskiego i Rady z dnia 18 grud. 2006 r.,
    w sprawie rejestracji, oceny, udzielania zezwoleń i stosowanych ograniczeń w zakresie chemikaliów (REACH).
    Ta seria produktów zawiera składniki z następującymi substancjami w stężeniu większym niż 0,1% wagowo (w/w):
    - Ołów (CAS no.: 7439-92-1)

  • TEMPERATURA I CIŚNIENIE
    Zakres temperatury pracy°C+0.1 ... +50
    Robocza temperatura otoczenia°C+1 ... +55
    Temperatura otoczenia podczas przechowywania°C-10 ... +55
    Ciśnienie nominalnePNbar16

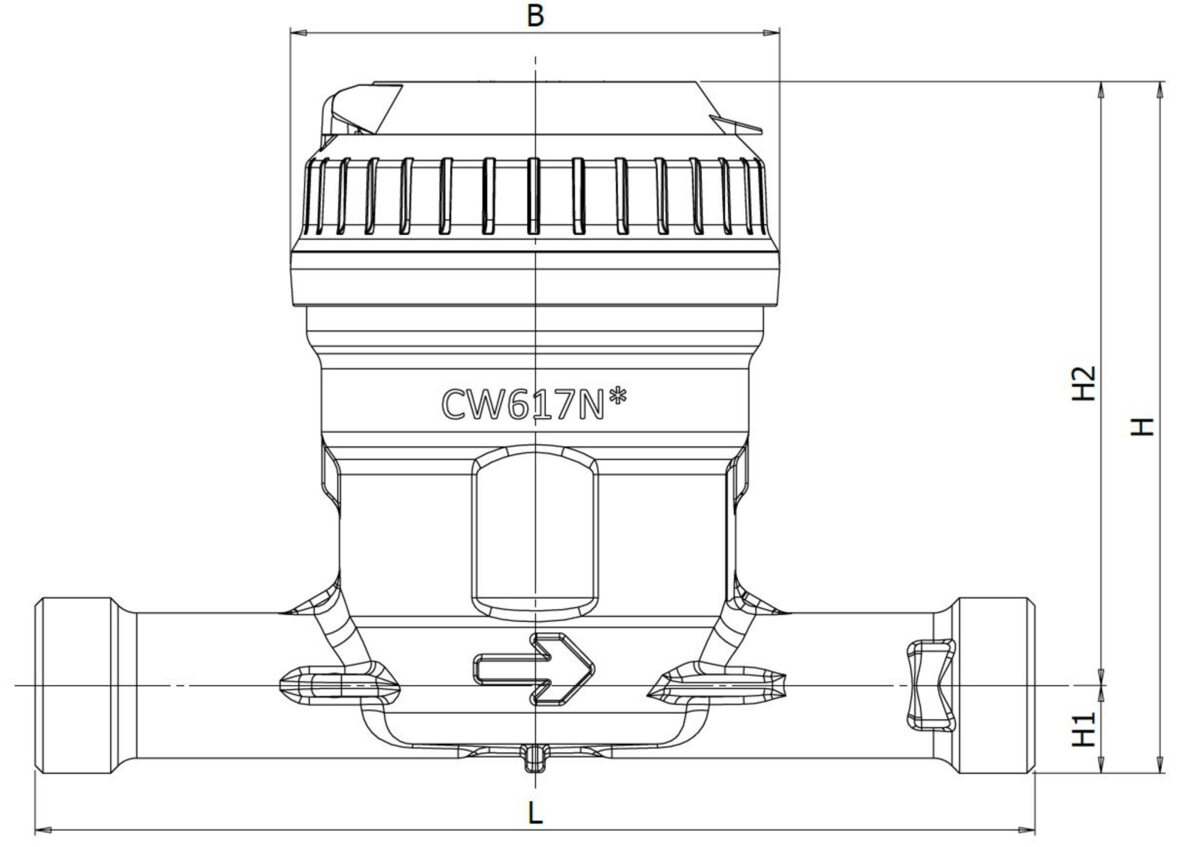

  • WYMIARY
    Średnica nominalnamm152020
    Długość całkowitaLmm110130190
    Ciągły strumień objętościQ3m³/h2.544
    ObudowaMosiądz (V3) / Mosiądz (V4)/ KompozytMosiądzMosiądz
    SzerokośćBmm90 / 96.2 / 96.29090
    WysokośćHmm122 / 104.4 / 109131131
    WysokośćH1mm- / 26.7 / 2816.616.6
    WysokośćH2mm- / 77.7 / 81114.4114.4
    Gwint przyłączeniowycal3/4"1"1"
    Wagakg1.05 / 0.9 / 0.511.331.4

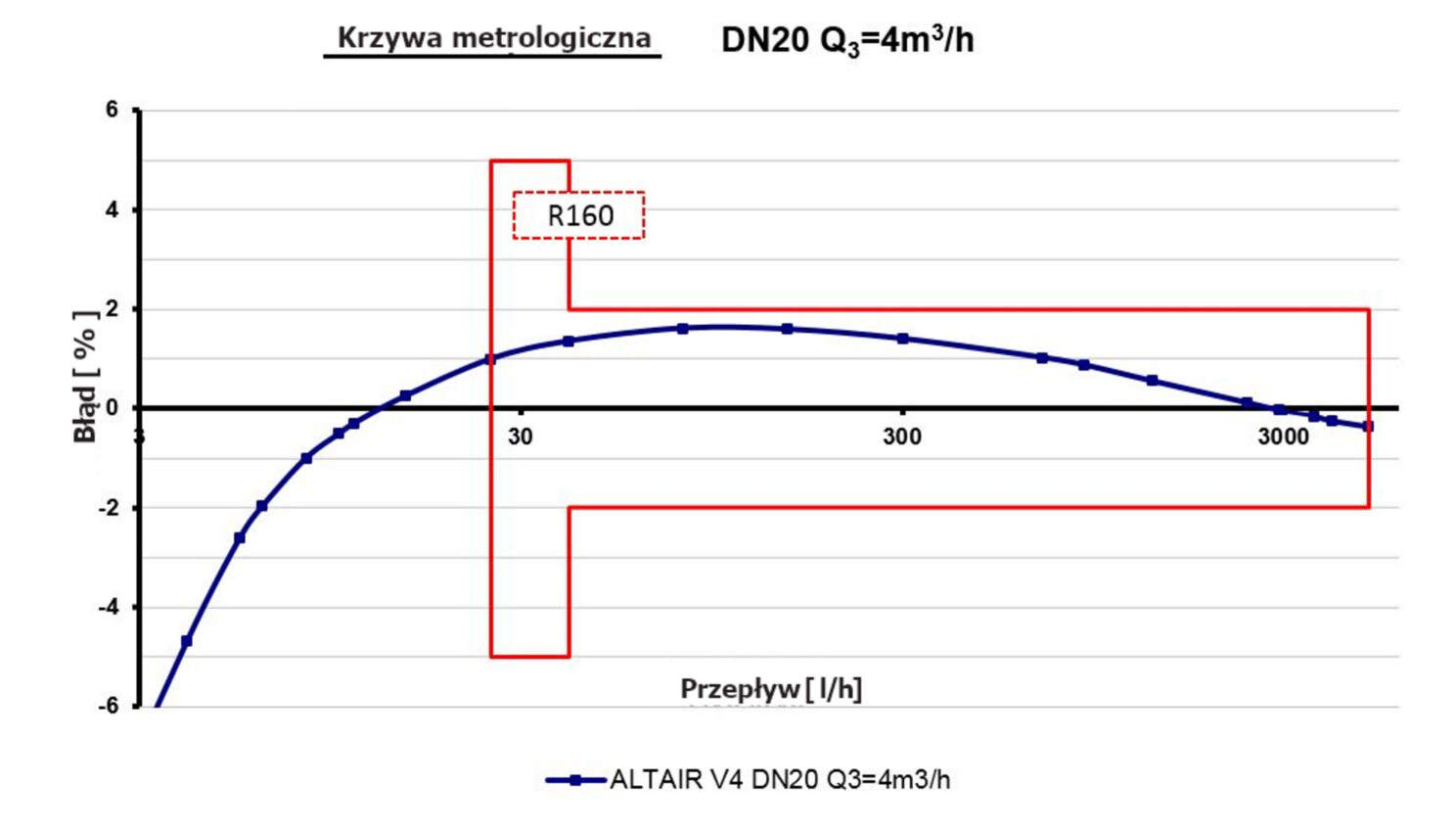

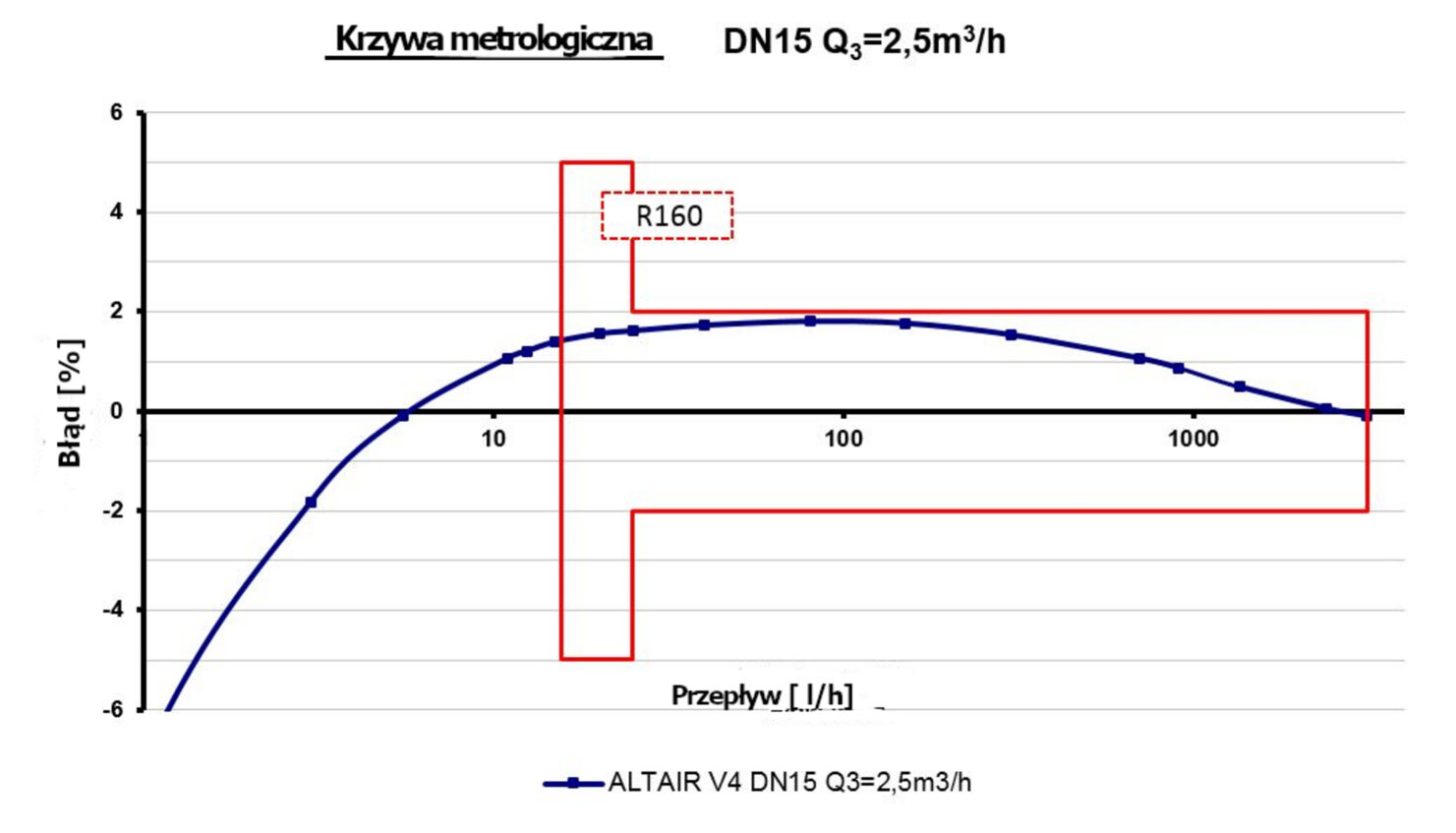

  • WYKRESY

    Nie wymaga odcinków prostych przed i za wodomierzem.

  • OPCJE

    - Zawór zwrotny
    - Redukcje, przedłużki
    - Liczydło szklano-metalowe
