WESAN WPV G DN 150

WODOMIERZ SPRZĘŻONY

ZASTOSOWANIE

Wodomierz WPV G DN150 jest przeznaczony do pomiaru bardzo dużego, zróżnicowanego przepływu, który może wystąpić w wyjątkowych sytuacjach. Wodomierz posiada zatwierdzenie typu MID, jest zgodny z normą PN-EN ISO 4064 oraz OIML R49.
Ma zastosowanie do pomiaru wody zimnej o temperaturze do 30 °C (bezpieczna temp. do 50 °C), przy ciśnieniu roboczym do 16 bar. Modułowe liczydło grupy wodomierza głównego i bocznego może zostać wyposażone w moduł radiowy IZAR RC 868 I R4 MD (PL) oraz nadajnik impulsów IZAR Pulse I MD (PL). Wodomierz może również zostać podłączony do urządzenia wspomagającego dozowanie wody IZAR Dosing. W celu zapewnienia bezpiecznego przełączenia, wodomierz wymaga minimalnego ciśnienia 0,6 bar.

CECHY

  • Zatwierdzenie MID do wartości R4000
  • Średnica nominalna: DN 150
  • Liczydło wodomierza głównego i bocznego może być obracane wraz z nakładką radiową lub nadajnikiem impulsów o 350° w celu łatwiejszego odczytu
  • Sposób montażu: poziomy
  • Bardzo dobra, długoterminowa dokładność pomiaru
  • Brak błędów pomiarowych podczas przełączania pomiędzy przepływami
  • Wodomierz główny i boczny jest wyposażony w osłonę liczydła-klapkę
  • PODSTAWOWE DANE
    Zakres temperatury pracy°C1 ... 30
    Bezpieczny zakres temperatury°C1 ... 50
    Robocza temperatura otoczenia°C1 ... 55
    Temperatura otoczenia podczas przechowywania°C1 ... 55
    Ciśnienie nominalnePNbar16
    Zakres wyświetlania0.5 l ... 999,999 m³
    Klasa ochronyIP 68
    Wodomierz bocznyALTAIR V4
  • DANE TECHNICZNE
    Średnica nominalnaDNmm150
    Ciągły strumień objętościQ3m³/h160
    Minimalny strumień objętościQ1l/h40
    Chwilowy strumień objętościQ2l/h64
    Przeciążeniowy strumień objętościQ4m³/h200
    Rozruchowy strumień objętościl/h5
    Ciągły strumień objętości - boczny - Altair V4Q3m³/h16
    Przełączający rosnący strumień objętościl/h4350
    Przełączający malejący strumień objętościl/h7800
  • ZATWIERDZENIA
    Średnica nominalnaDNmm150
    MID (DE-17-MI001-PTB003)
    Współczynnik Q3/Q1R4000 H
    Zgodność z normami sanitarnymiPZH
  • REACH (REGISTRATION, EVALUATION AND AUTHORISATION OF CHEMICALS)

    Informacje zgodnie z art. 33 ust. 1 rozporządzenia (WE) nr 1907/2006 Parlamentu Europejskiego i Rady z dnia 18 grud. 2006 r., w
    sprawie Rejestracji, Oceny, Udzielania zezwoleń i Stosowanych ograniczeń w zakresie chemikaliów (tzw. REACH).
    Ta seria produktów zawiera składniki z następującymi substancjami w stężeniu większym niż 0,1% wagowo (w/w):
    - Ołów (CAS nr: 7439-92-1)

  • WYMIARY
    Średnica nominalnaDNmm150
    Długość całkowita (DIN 19625)Lmm500 ± 15
    Średnica flanszyDmm285
    Średnica w osi otworów na śrubyKmm240
    Ilość otworów na śrubyszt8
    Średnica otworów pod śrubyD1mm22
    WysokośćHmm150
    WysokośćH1mm210
    Wysokość do usunięcia wkładu pomiarowegomm475
    SzerokośćB1mm143
    SzerokośćB2mm310
    ŚrednicaØ Bmm115
    Waga kompletnego wodomierzakg68

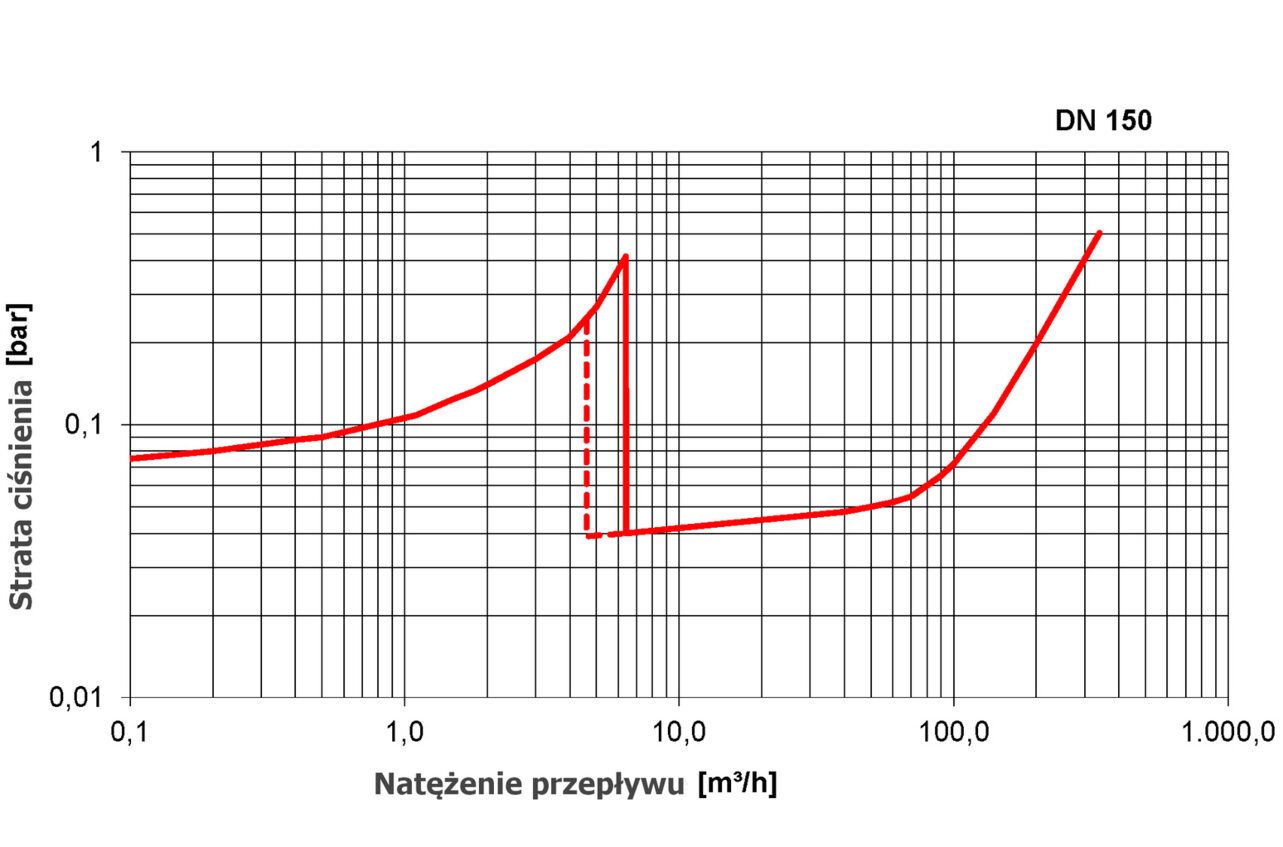

  • WYKRESY
