HYDRUS 2.0 BULK

WODOMIERZ ULTRADŹWIĘKOWY

ZASTOSOWANIE

Hydrus 2.0 BULK to ultradźwiękowy, statyczny wodomierz przeznaczony do wszystkich zastosowań związanych z zaopatrzeniem w zimną i ciepłą wodę. Zapewnia dokładność pomiaru i długotrwałą stabilność w trudnych warunkach (brak pomiaru powietrza, odporność metrologiczna w przypadku występowania osadu). Licznik został opracowany zgodnie z dyrektywą MID, spełnia obowiązujące przepisy europejskie i sanitarne. Zintegrowana funkcja komunikacyjna umożliwia odczyt mobilny (walk-by, drive-by, pasywny drive-by) lub odczyt za pośrednictwem sieci stacjonarnej. Licznik można zintegrować ze stacjonarnym systemem sieciowym IZAR firmy Diehl Metering, który wyróżnia się bardzo dużym zasięgiem, znakomitymi osiągami pozwalającymi na odczyt liczników zamontowanych w trudno dostępnych miejscach oraz wysoką szczegółowością i aktualnością danych. Powstały w ten sposób układ charakteryzyje się wysoką wydajnością pozwalającą na natychmiastowe podejmowanie działań.

CECHY

DN 50 do 200
Zatwierdzenie MID dla dynamiki w zakresie do R 1000
Stopień ochrony IP 68
Zintegrowana komunikacja radiowa oparta na telegramie Open Metering
Bezprzewodowy M-Bus, bezprzewodowy M-Bus/Impuls, przewodowy M-Bus/Impuls/Impuls, IZAR BE Pulse
Wyświetlacz z kodami błędów i alarmów, w tym wykrywanie wycieków
Żywotność baterii do 16 lat
Nie wymaga odcinków prostych przed i za wodomierzem

PRYWATNOŚĆ

Wodomierz HYDRUS 2.0 BULK rejestruje 512 dziennych wartości pomiarowych. Dane te można odczytać lokalnie i uzyskać do nich dostęp tylko za pomocą IZAR@MOBILE 2. W ramach drugiego trybu rejestrowania danych można zapisać niewielką liczbę 32 miesięcznych wartości pomiarowych. HYDRUS 2.0 BULK ma minimalny interwał wysyłania wynoszący około 14 sekund i wykorzystuje poziom bezpieczeństwa OMS Generacja 3 lub 4, Profil B. Zarówno protokół radiowy, jak i interfejs optyczny są domyślnie szyfrowane.

PODSTAWOWE DANE

Zakres temperatury pracy		°C	+0.1 ... +50 (T50), +0.1 ... +90 (T90)
Dokładność			Klasa dokładności 2 według ISO 4064:2014 / OIML R49:2013
Robocza temperatura otoczenia		°C	-10 ... +55
Temperatura otoczenie podczas przechowywania		°C	-10 ... +70 (>35 °C max. 4 tygodnie)
Klasa środowiskowa			O (Outdoors)
Klasa środowiskowa mechaniczna			M2
Klasa środowiskowa elektromagnetyczna			E2
Klasa czułości profilu przepływu			U0/D0 Nie wymaga odcinków prostych przed i za wodomierzem
Pozycja montażowa			Pozioma, nachylona pod kątem 45°, nachylona pod kątem 90°, pionowa
Maksymalne dopuszczalne ciśnienie	MAP	bar	16
Minimalne ciśnienie robocze		bar	0.3
Klasa utraty ciśnienia	Δp	bar	0.16
Zasilanie			3.6 V bateria litowa (typ D-cell)
Żywotność baterii¹			do 16 lat
Interfejsy komunikacyjne			Optyczny, OMS bezprzewodowy M-Bus 868 MHz, M-Bus, L-Bus i Impuls
Przechowywanie danych			Dla błędów, alarmów i wartości pomiarowych, możliwość rejestracji danych do 512 wartości dziennych + 32 wartości miesięczne
Klasa ochrony			IP 68

¹ W zależnosci od interwału nadawania telegramu radiowego, zawartości telegramu radiowego, temperatury otoczenia w miejscu montażu

DANE TECHNICZNE WYŚWIETLACZA

Ekran			LCD, 9-cyfrowy, dodatkowe symbole/liczydło ekranowe/jednostka
Wersje DN 50 - 100			Objętość (m³ + 2 miejsca po przecinku) i natężenie przepływu (m³/h + 3 miejsca po przecinku)
Wersje DN 125 - 200			Objętość (m³ + 1 miejsce po przecinku) i natężenie przepływu (m³/h + 3 miejsca po przecinku)
Wyświetlane wartości			Test ekranu, objętość, żywotność baterii, wersja firmware, suma kontrolna oprogramowania, natężenie przepływu, błąd aktualny/ciągły/historyczny, status alarmu, objetość w wysokiej rozdzielczości, termin, objętość na dzień terminu, objetość przepływu wstecznego, wskaźnik niskiej baterii, wskaźnik wycieku, dostep do rejestru metrologicznego, sygnał radiowy WŁĄCZ/WYŁĄCZ, wskaźnik alarmu, blokada licznika WŁACZ/WYŁĄCZ

INTERFEJSY - DANE PODSTAWOWE

Optyczny			Do przełączania między ekranami / odczytu i konfiguracji licznika przez IZAR@MOBILE
Radiowy			868 MHz, ramka radiowa w standardzie Open Metering (R3) do odczytu mobilnego wysyłana co 14 sekund, ramka radiowa dalekiego zasięgu (R4) do sieci stacjonarnej wysyłana co 5 minut, ramka radiowa o bardzo dużym zasięgu (R4+) do sieci stacjonarnej wysyłana co 15 minut
M-Bus			2400 bodów, długość kabla 5m , zasilanie tylko przez wbudowany akumulator - można łączyć z dwoma wyjściami impulsowymi
L-Bus			W połączeniu z radiem, długość kabla 5m, tylko jeden interfejs komunikujący się w tym samym czasie ( wewnętrzny interfejs na potrzeby Diehl Metering)
Impulsy			Dwa konfigurowalne wyjścia impulsowe lub jedno impulsowe i jedno L-Bus , długość kabla impulsowego 5 m

BEZPIECZEŃSTWO

Wersje OMS 3 generacji lub OMS 4 generacji, Profil B, do wyboru

WYJŚCIE IMPULSOWE - TYP OTWARTY DREN

Max. napięcie wejściowe	V	30
Max. natężenie wejściowe	mA	27
Max. spadek napięcia przy aktywnym wyjściu	V/mA	2/27
Max. natężenie przez nieaktywne wyjście	μA/V	5/30
Max. napięcie odwróconej biegunowości bez zniszczenia wyjść	V	6 ( w przypadku gdy natężenie nie przekracza 27 mA)
Wartość impulsu DN 50 - 125	l/impuls	10
Wartość impulsu DN 150 - 200	l/impuls	100
Wyjście impulsowe 1 wariant		Łączna objętość lub objętość przepływu w przód
Wyjście impulsowe 2 wariant		Kierunek przepływu lub błąd, objętość przepływu wstecznego
Częstotliwość impulsów		Max. 10 Hz
Czas trwania impulsu		50 ms

MOŻLIWE INTERFEJSY KOMUNIKACYJNE

Bezprzewodowy M-Bus/Impuls/L-Bus 3 przewody
Bezprzewodowy M-Bus bez przewodu
M-Bus/Impuls/Impuls 5 przewodów
IZAR BE PULSE 4 przewody

DN 50 - 200

DANE TECHNICZNE - ZIMNA WODA (T50) POZIOMO

Średnica nominalna	DN	mm	50	65	80	100	125	150	200
Ciągły strumień objętości	Q₃	m³/h	25	40	63	100	160	250	400
Współczynnik (Q₃/Q₁)	R		400 ; 800	400 ; 800	400 ; 800	400 ; 800	400 ; 800	400 ; 800	400 ; 800
Przeciążeniowy strumień objętości	Q₄	m³/h	31.25	50	78.75	125	200	312.50	500
Chwilowy strumień objętości	Q₂	l/h	100 ; 50	160 ; 80	252 ; 126	400 ; 200	640 ; 320	1000; 500	1600 ; 800
Minimalny strumień objętości	Q₁	l/h	63 ; 31.25	100 ; 50	157 ; 78.75	250 ; 125	400 ; 200	625 ; 312.5	1000 ; 500
Rozruchowy strumień objętości		l/h	15	27	35	45	70	140	200
Utrata ciśnienia przy Q₃		bar	0.16	0.15	0.16	0.13	0.15	0.11	0.12
Utrata ciśnienia przy Q₄		bar	0.25	0.23	0.25	0.2	0.23	0.18	0.19
Maksymalny strumień objętości²	Q_high	m³/h	54	87	134	250	400	625	1000
Przepływ przy ΔP=1 bar	K_v	m³/h	63	105	158	280	420	747	1140

² Ciśnienie na wyjściu co najmniej 3 bary, maksymalnie 100 godzin rocznie, sieć z zamkniętym rurociągiem.

DANE TECHNICZNE - CIEPŁA WODA (T90) POZIOMO

Średnica nominalna	DN	mm	50	65	80	100	125	150	200
Ciągły strumień objętości	Q₃	m³/h	25	40	63	100	-	-	-
Współczynnik (Q₃/Q₁)	R		400	400	400	400	-	-	-
Przeciążeniowy strumień objętości	Q₄	m³/h	31.25	50	78.75	125	-	-	-
Chwilowy strumień objętości	Q₂	l/h	100	160	252	400	-	-	-
Minimalny strumień objętości	Q₁	l/h	63	100	157	250	-	-	-
Rozruchowy strumień objętości		l/h	15	27	35	45	-	-	-
Utrata ciśnienia przy Q₃		bar	0.16	0.15	0.16	0.13	-	-	-
Utrata ciśnienia przy Q₄		bar	0.25	0.23	0.25	0.2	-	-	-
Przepływ przy ΔP=1 bar	K_v	m³/h	63	105	158	280	-	-	-

ZATWIERDZENIA

Zatwierdzenie MID DE-19-MI001-PTB011
Zakres dynamiki (Q₃/Q₁) R do 1000
Normy ISO 4064, EN 14154, OIML R49
Zgodność z normami sanitarnymi PZH
ZAKRES DYNAMIKI

Q₃ 25 ... 400 m³/h - T50 R 400H/250V ; 800H/250V
Q₃ 25 ... 100 m³/h - T90 R 400H/160V
WYKRESY

Wykres utraty ciśnienia

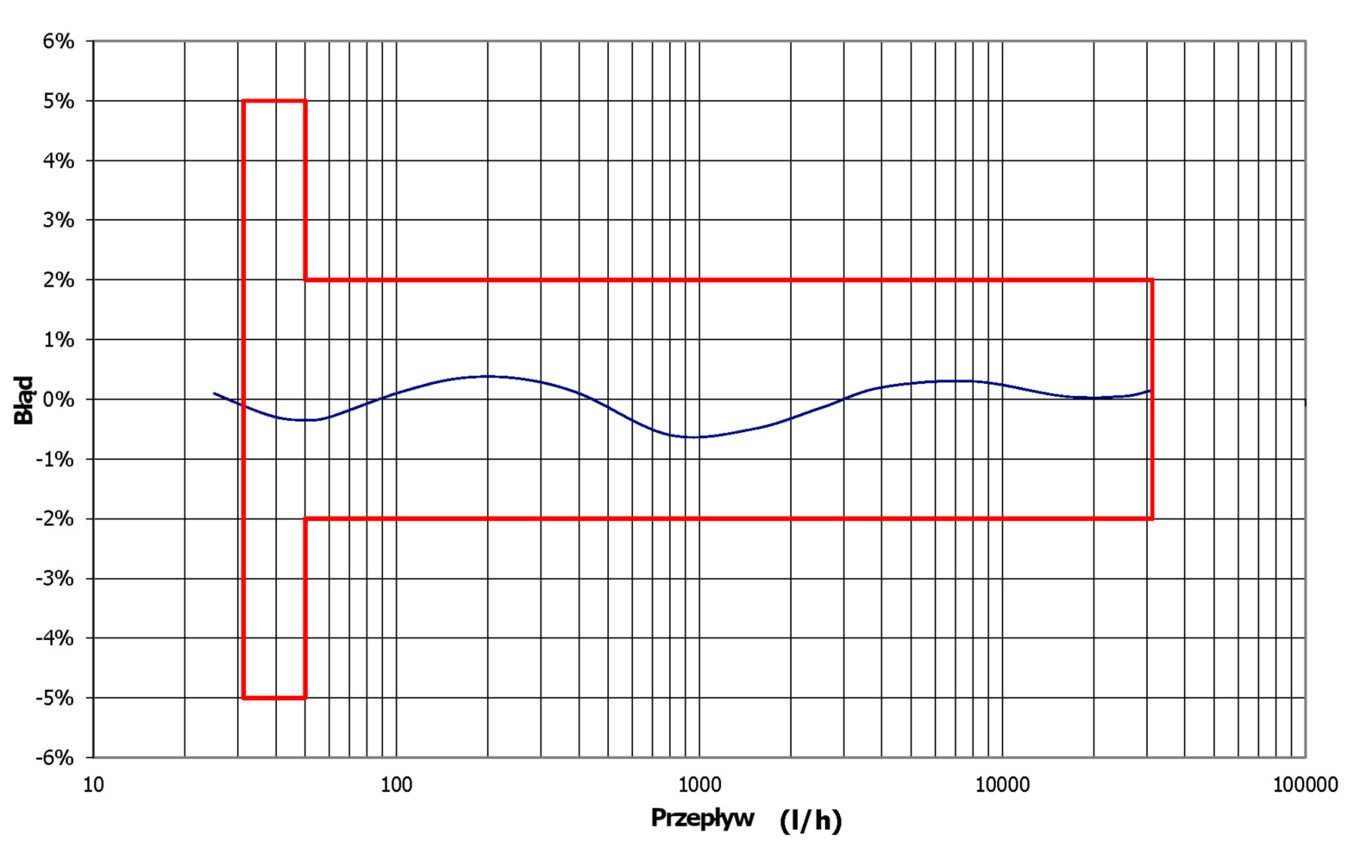

Wykres błędu Q3 25 m³/h

WYMIARY

Średnica nominalna	DN	mm	50	65	80	100	125	150	200
Długość całkowita (T50)	L	mm	200/ 270 / 300⁴	200 / 300⁴	200 / 225 / 300 / 350⁴	250 / 350⁴ / 360	250	300 / 500	350
Długość całkowita (T90)	L	mm	200	200	200 / 225	250	-	-	-
Średnica kołnierza⁵	D	mm	165	185	200	220	250	285	340
Średnica otworu ⁵	K	mm	125	145	160	180	210	240	295
Ilość otworów śrubowych ⁵		szt	4	4	8	8	8	8	12⁶
Średnica otworu śrubowego⁵	D1	mm	19	19	19	19	19	23	23
Wysokość	H	mm	74	87	95	105	120	135	161
Wysokość	H1	mm	121	143	147	165	177	185	215
Wysokość	H2	mm	61	61	61	61	61	61	61
Długosć liczydła	L1	mm	98	98	98	98	98	98	98
Szerokość licznika	B	mm	165	185	200	220	250	285	340
Szerokosć liczydła	B1	mm	139	139	139	139	139	139	139
Waga całkowita (ok.)		kg	7 / 9 / 9	8 / 11	11 / 13 / 14 / 15	17 / 19 / 20	23	38 / 45	51

⁴ Obrotowy kołnierz
⁵ Kołnierze wg EN 1092, PN 10/16 bar
⁶ 8 śrub dla PN 10 bar

WARIANTY KORPUSÓW LICZNIKÓW

a)

b)

c)

a) Wodomierze do wody zimnej są standardowo wyposażone w obudowę żeliwną pokrytą żywicą epoksydową. Warianty krótkiej długości ISO mogą być opcjonalnie wykonane z obudową ze stali nierdzewnej.
b) Długie wodomierze ISO o średnicach do DN 100 mogą być opcjonalnie dostarczane z obrotowymi kołnierzami.
c) Wodomierze do wody ciepłej są zawsze dostarczane w obudowach ze stali nierdzewnej (EN 1.4408, AISI 316).
REACH ( Registration, Evaluation and Authorisation of Chemicals)

Informacja zgodnie z art. 33 (1) rozporządzenia (WE) nr 1907/2006 Parlamentu Europejskiego i Rady z dnia 18 grudnia 2006 r:
Ta seria produktów zawiera składniki z następującymi substancjami w stężeniu większym niż 0,1% wag.
(w/w):
- Tlenek cyrkonowo-tytanowo-ołowiowy (nr CAS: 12626-81-2)
