MEHRSTRAHLZÄHLER | NASSLÄUFER
Anwendung
Verbrauchszähler für Hausanschlüsse
Merkmale
Modularer Kompakt Mehrstrahl Hauswasserzähler mit induktiver Abtastung (magnetfrei) Gehäuse und Schraubkopf aus Kunststoff entsprechen der Trinkwasserverordnung Widerstandsfähig gegen Verunreinigungen und aggresivem Wasser Systemtauglich, mit standardmäßig vorbereitetem Pulsausgang 1 l/Imp (induktiv) kann der CORONA MCI in jeder Hinsicht aufgerüstet werden - mit IZAR RADIO COMPACT 868 I (Funkmodul) oder IZAR PULSE I (Kontaktgeber) Einbaulage: waagerecht (R 40 - 160), Steigrohr / Fallrohr (R 40) Extrem niedriger Druckverlust und erheblich erweiteter Messbereich Erfassung kleinster Wasserentnahmen Größte Messdauerhaftigkeit und absolute Korrosionsbeständigkeit Messtechnische Daten besser als durch Eichordnung vorgeschrieben Kurzzeitig beliebig hoch belastbar Der Ausgang ist vorbereitet für den Einbau eines DVGW zugelassenen Einsteck-Rückflussverhinderers
Allgemeines
Mediumstemperaturbereich °C 1 ... 30 Temperatursicherheit °C 1 ... 50 Umgebungstemperatur im Betrieb °C 1 ... 55 Umgebungstemperatur Lager °C 1 ... 55 Nenndruck PN bar 16 Anzeigebereich 0.05 l ... 99,999 m³ Impulswertigkeit l/Imp 1 Schutzklasse IP 68
Technische Daten
Nennweite DN mm 20 Dauerdurchfluss Q3 m³/h 4 Überlastdurchfluss Q4 m³/h 5 Übergangsdurchfluss Q2 l/h 40 Mindestdurchfluss Q1 l/h 251 Anlaufwert l/h 6 Druckverlust bei Q3 bar 0.6 Durchfluss bei 1 bar Druckverlust m³/h 6.5
1 basierend auf R 160
Zulassung
Nennweite DN mm 20 Dauerdurchfluss Q3 m³/h 4 MID TH 8629 Dynamikbereich waagerechte Einbaulage (Q3 /Q1 ) R 40 / 80 / 100 / 160 Dynamikbereich senkrechte Einbaulage (Q3 /Q1 ) R 40
Abmessungen
Nennweite DN mm 20 Dauerdurchfluss Q3 m³/h 4 Baulänge (DIN ISO 4064) L mm 190 Baulänge mit Verschraubung L2 mm 288 Anschlussgewinde am Zähler (ISO 228/1) Zoll G1B Anschlussgewinde der Verschraubung (DIN 2999) Zoll R¾ Höhe H mm 27 Höhe H1 mm 105 Durchmesser Ø B mm 95 Gewicht ohne Verschraubung kg 0.62 Gewicht mit Verschraubung kg 0.92

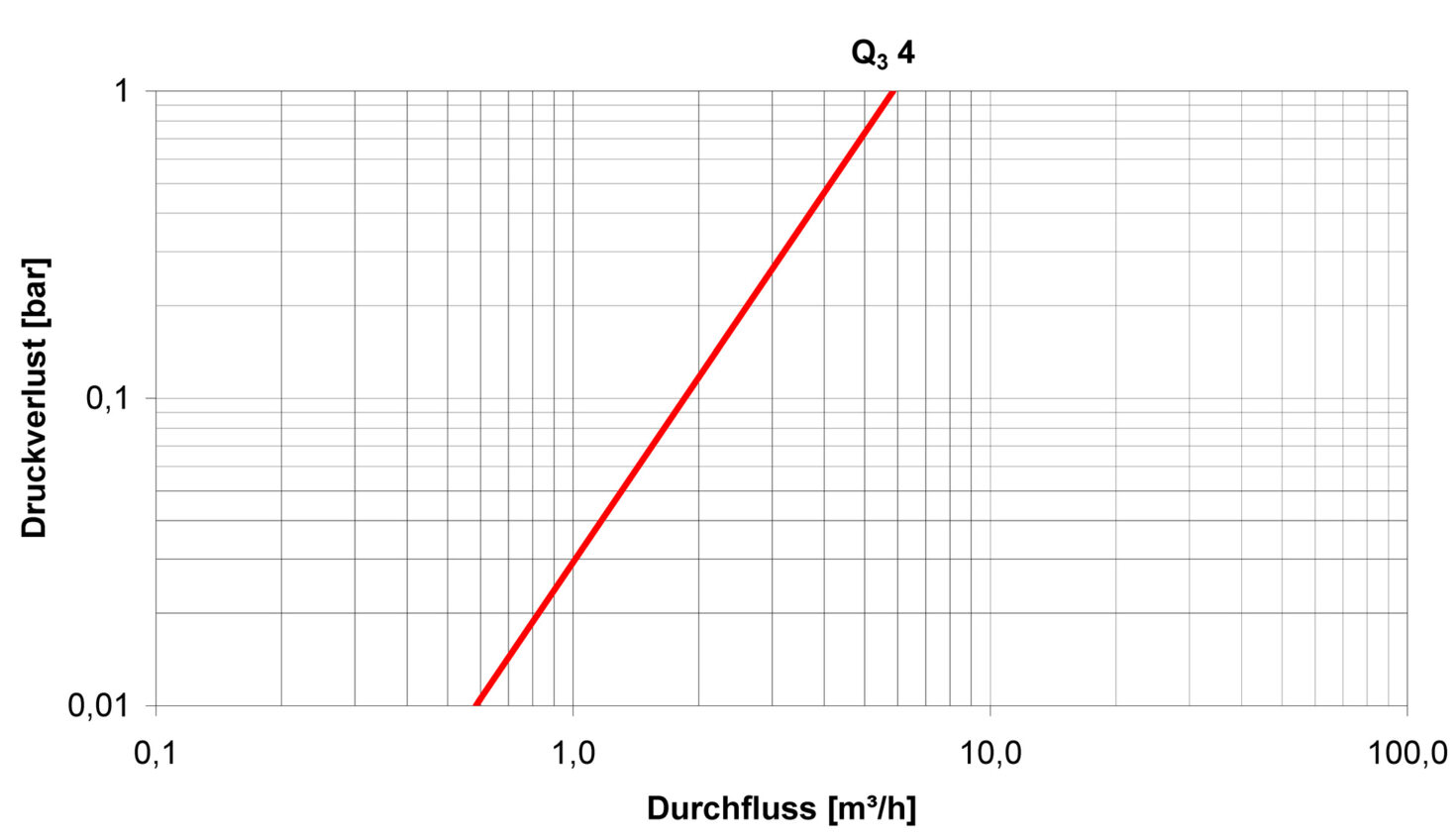

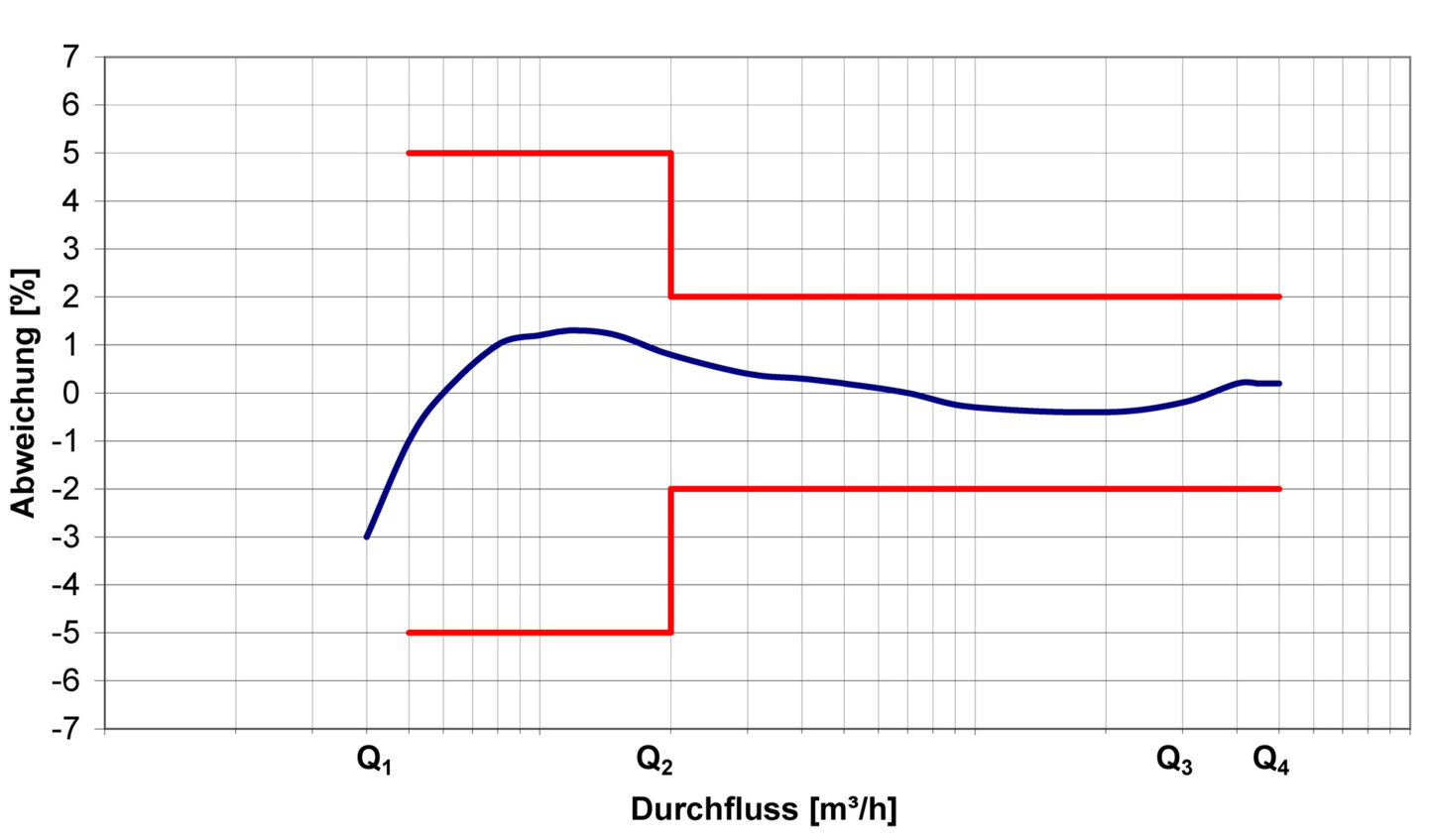

Druckverlustkurve / Typische Fehlerkurve
