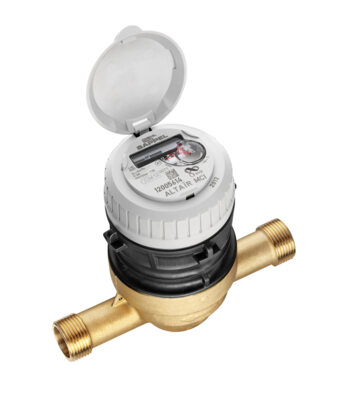

ALTAIR MCI 119

RINGKOLBENZÄHLER

Anwendung

Ringkolben-Messkapsel-Hauswasserzähler

Merkmale

  • Geringe Geräuschentwicklung
  • Systemtauglich, mit standardmäßig vorbereitetem Pulsausgang 1 l/Imp kann der ALTAIR MCI in jeder Hinsicht aufgerüstet werden - mit IZAR RADIO (Funkmodul) oder IZAR PULSE (Kontaktgeber)
  • Nach Ablauf der Eichgültigkeitsdauer muss nur die Messkapsel ausgetauscht werden, Anschlussschnittstelle bleibt im Netz
  • Beliebige Einbaulage + keine Beruhigungsstrecke erforderlich
  • Aufgrund niedriger Anlaufwerte ab 0.7 l/h Erfassung kleinster Wassermengen
  • Geringer Austauschaufwand aufgrund der Verschmelzung von Kunststoffschraubkopf und Messkapsel zu einem Teil
  • Selbstreinigung der Messkammer bei Ablagerung oder verschmutztem Wasser
  • Gekapseltes Rollenzählwerk um 350° drehbar
  • Allgemeines
    Mediumstemperaturbereich°C1 ... 30
    Temperatursicherheit°C1 ... 50
    Umgebungstemperatur im Betrieb°C1 ... 50
    Umgebungstemperatur Lager°C1 ... 50
    NenndruckPNbar16
    Anzeigebereich8-stellig, 0.001 l ... 99,999 m³
    Impulswertigkeitl/Imp1
    SchutzklasseIP 68
  • Technische Daten
    GehäuseWaagerechtSteigrohr
    NennweiteDNmm2020
    DauerdurchflussQ3m³/h44
    ÜberlastdurchflussQ4m³/h55
    ÜbergangsdurchflussQ2l/h8080
    MindestdurchflussQ1l/h251251
    Anlaufwertl/h0.70.7
    Druckverlust bei Q3bar0.60.6
    1 basierend auf R 160
  • Zulassung
    MIDNE-6250 | Typ A2
    Dynamikbereich (Q3/Q1)R40 / 80 / 160
    TrinkwasserAoC DEU
  • REACH

    Information gemäß Art. 33 (1) der Verordnung (EG) Nr. 1907/2006 des Europäischen Parlaments und des Rates vom 18. Dezember 2006:
    Diese Produktreihe enthält Komponenten mit folgenden Stoffen in einer Konzentration von über 0,1% Massenprozent (w/w):
    - Blei (CAS-Nr.: 7439-92-1)

  • Abmessungen
    GehäuseWaagerechtSteigrohr
    LängeLmm160-
    Baulänge (DIN ISO 4064)L1mm190-
    LängeL2mm-75
    Baulänge Steigrohr mit AnschlussgewindeL3mm-105
    Anschlussgewinde am ZählerZollG1BG1B
    HöheHmm9797
    HöheH1mm23-
    HöheH2mm144-
    HöheH3mm-28
    HöheH4mm-172
    DurchmesserØ Bmm9393
    BreiteAmm-95
    Gewicht Messkapselkg0.570.57
    Gewicht Komplettzähler (Horizontal)kg1.53-
    Gewicht Komplettzähler (Steigrohr)kg-1.95
  • Druckverlust (delta P = Q²/Kvs²)
    Kvs5.08
