CORONA DP 405

CORONA DP 405

MEHRSTRAHLZÄHLER | TROCKENLÄUFER

Anwendung

Kontaktwasserzähler zur Proportionalsteuerung von Pumpen, Motoren, usw. und zur Fernübertragung von Durchflussmengen

Merkmale

  • Mehrstrahl-Flügelradzähler in Volltrockenläufer-Ausführung mit Magnetkupplung
  • Nur noch das Flügelrad arbeitet im Nassraum um Störungen durch unreines Wasser auszuschalten
  • Zählwerk beliebig drehbar (leichte Ablesbarkeit)
  • Eingebauter Kontaktgeber (mit 2 m Kabel) ist wasserdicht vergossen und leicht auswechselbar
  • Kontaktbelastung max. 24 V (Schutzkleinspannung) 0.2 A
  • Der Gehäuseausgang ist vorbereitet für den Einbau eines DVGW zugelassenen Einsteck-Rückflussverhinderers
  • Sonderausführung hartvernickelt verfügbar
  • Allgemeines
    Mediumstemperaturbereich°C1 ... 30
    Temperatursicherheit°C1 ... 90
    Umgebungstemperatur Lager°C1 ... 55
    NenndruckPNbar16
    Anzeigebereich0.05 l ... 99,999 m³
    Impulswertigkeitl/Imp0.251, 0.51, 1, 2.5, 10, 1002, 10002
    ImpulsgeberReedschalter vergossen (Öffner)
    Max. KontaktbelastungV24 (Ohne Kontaktschutzeinrichtung)
    Max. KontaktbelastungA0.2 (Ohne Kontaktschutzeinrichtung)
    SchutzklasseIP 65
    1 nicht verfügbar für DN 40
    2 mit MID Zulassung nur 100 oder 1000 l/Impuls
  • Technische Daten
    NennweiteDNmm202532532540
    DauerdurchflussQ3m³/h446.36.316
    Baulänge (DIN ISO 4064)Lmm190175175260300
    ÜberlastdurchflussQ4m³/h557.887.8820
    ÜbergangsdurchflussQ2l/h160160253253640
    MindestdurchflussQ1l/h100100158158400
    Anlaufwertl/h20-2520-2540-5040-5060-70
    Durchfluss bei 1 bar Druckverlustm³/h77121224
    3 ohne MID Zulassung
  • Zulassung
    MIDDE-16-MI001-PTB012
    Dynamikbereich (Q3/Q1)R40 H
    TrinkwasserKTW / W270
  • Abmessungen
    NennweiteDNmm202532532540
    DauerdurchflussQ3m³/h446.36.316
    Baulänge (DIN ISO 4064)Lmm190175175260300
    Baulänge mit VerschraubungL2mm288275275378438
    Anschlussgewinde am Zähler (ISO 228/1)ZollG1BG1¼BG1¼BG1¼BG2B
    Anschlussgewinde der Verschraubung (DIN 2999)ZollR1R1R1R1½
    HöheHmm3545454550
    HöheH1mm120125125125140
    DurchmesserØ Bmm96102102102137
    Gewicht ohne Verschraubungkg1.72.52.52.54.7
    Gewicht mit Verschraubungkg2.13.13.13.15.9
    3 ohne MID Zulassung

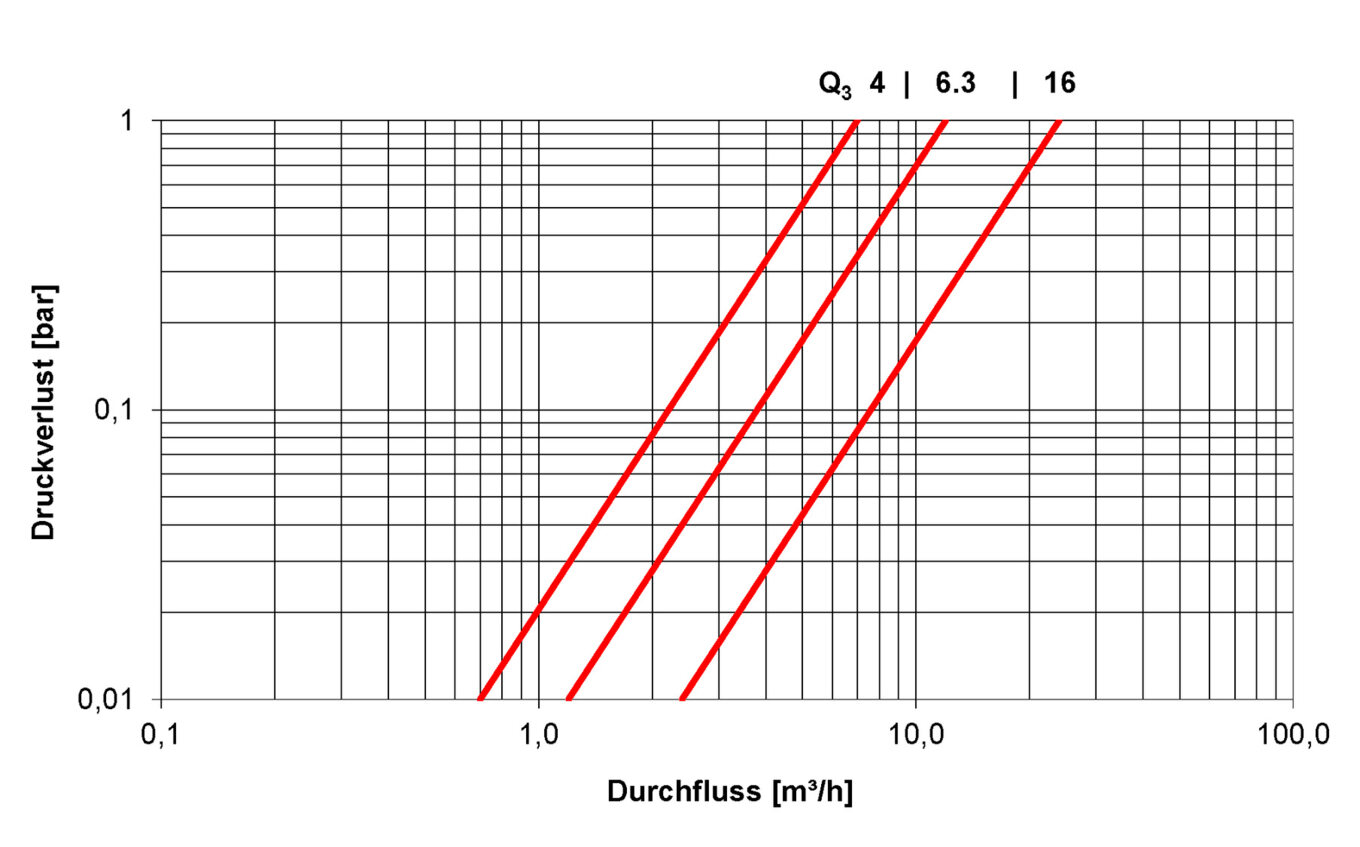

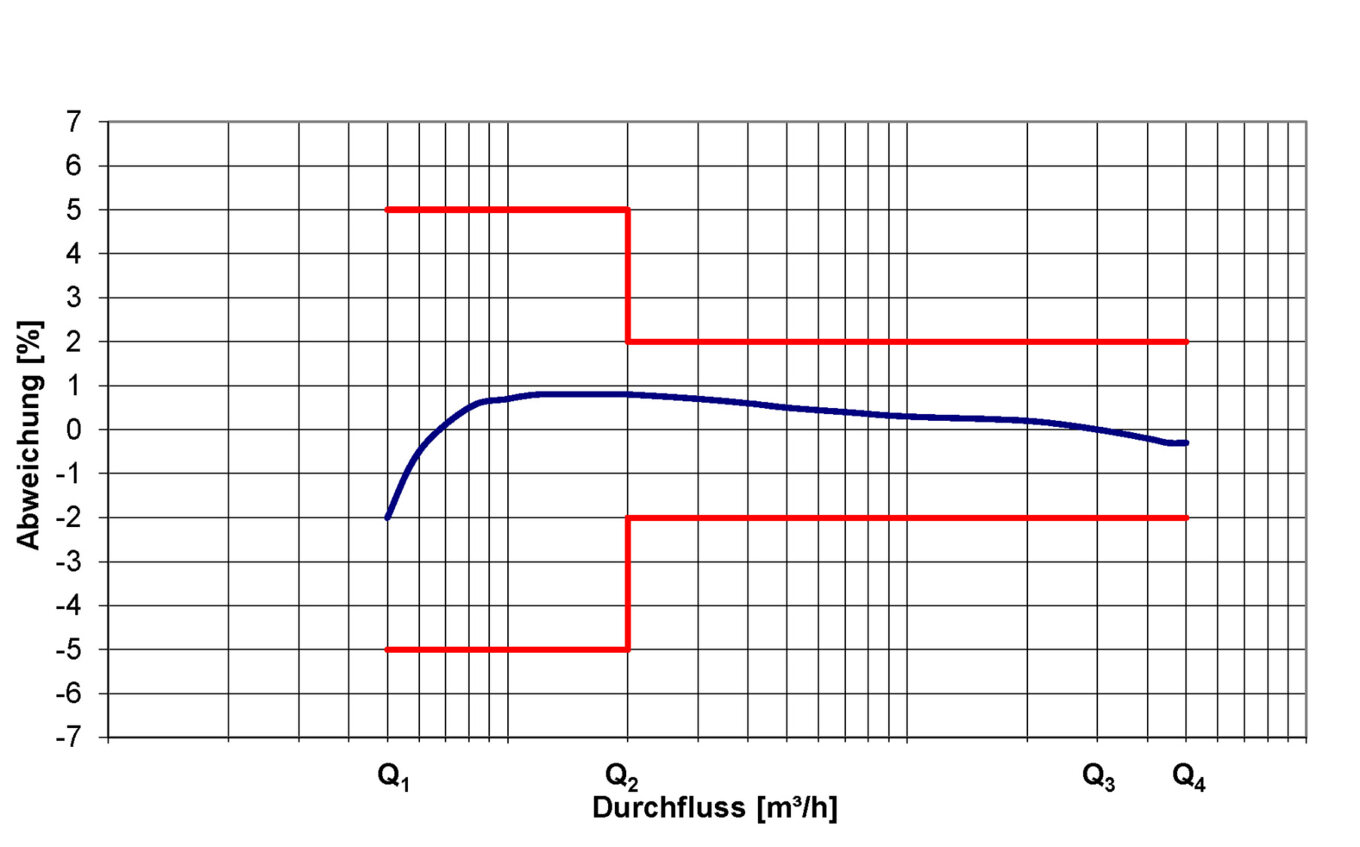

  • Druckverlustkurve / Typische Fehlerkurve

  • Allgemeines
    Mediumstemperaturbereich°C1 ... 30
    Temperatursicherheit°C1 ... 90
    Umgebungstemperatur Lager°C1 ... 55
    NenndruckPNbar16
    Anzeigebereich0.05 l ... 99,999 m³
    Impulswertigkeitl/Imp0.251, 0.51, 1, 2.5, 10, 100, 1000
    ImpulsgeberReedschalter vergossen (Öffner)
    Max. KontaktbelastungV24 (ohne Kontaktschutzeinrichtung)
    Max. KontaktbelastungA0.2 (ohne Kontaktschutzeinrichtung)
    SchutzklasseIP 65
    1 nicht verfügbar für DN 40
    Achtung: nur ohne MID Zulassung verfügbar
  • Technische Daten
    NennweiteDNmm202540
    DauerdurchflussQ3m³/h46.316
    Baulänge (DIN ISO 4064)Lmm105150200
    ÜberlastdurchflussQ4m³/h57.8820
    ÜbergangsdurchflussQ2l/h160253640
    MindestdurchflussQ1l/h100158400
    Anlaufwertl/h20-2540-5060-70
    Durchfluss bei 1 bar Druckverlustm³/h61222
  • Zulassung
    MID-
    Dynamikbereich (Q3/Q1)R40 H
    TrinkwasserKTW / W270
  • Abmessungen
    NennweiteDNmm202540
    DauerdurchflussQ3m³/h46.316
    Baulänge (DIN ISO 4064)Lmm105150200
    Baulänge mit VerschraubungL2mm203268338
    Anschlussgewinde am Zähler (ISO 228/1)ZollG1BG1¼BG2B
    Anschlussgewinde der Verschraubung (DIN 2999)ZollR1R1½
    HöheHmm153222
    HöheH1mm154165177
    DurchmesserØ Bmm96102136
    BreiteAmm8295120
    Gewicht ohne Verschraubungkg2.13.15.5
    Gewicht mit Verschraubungkg2.53.76.7

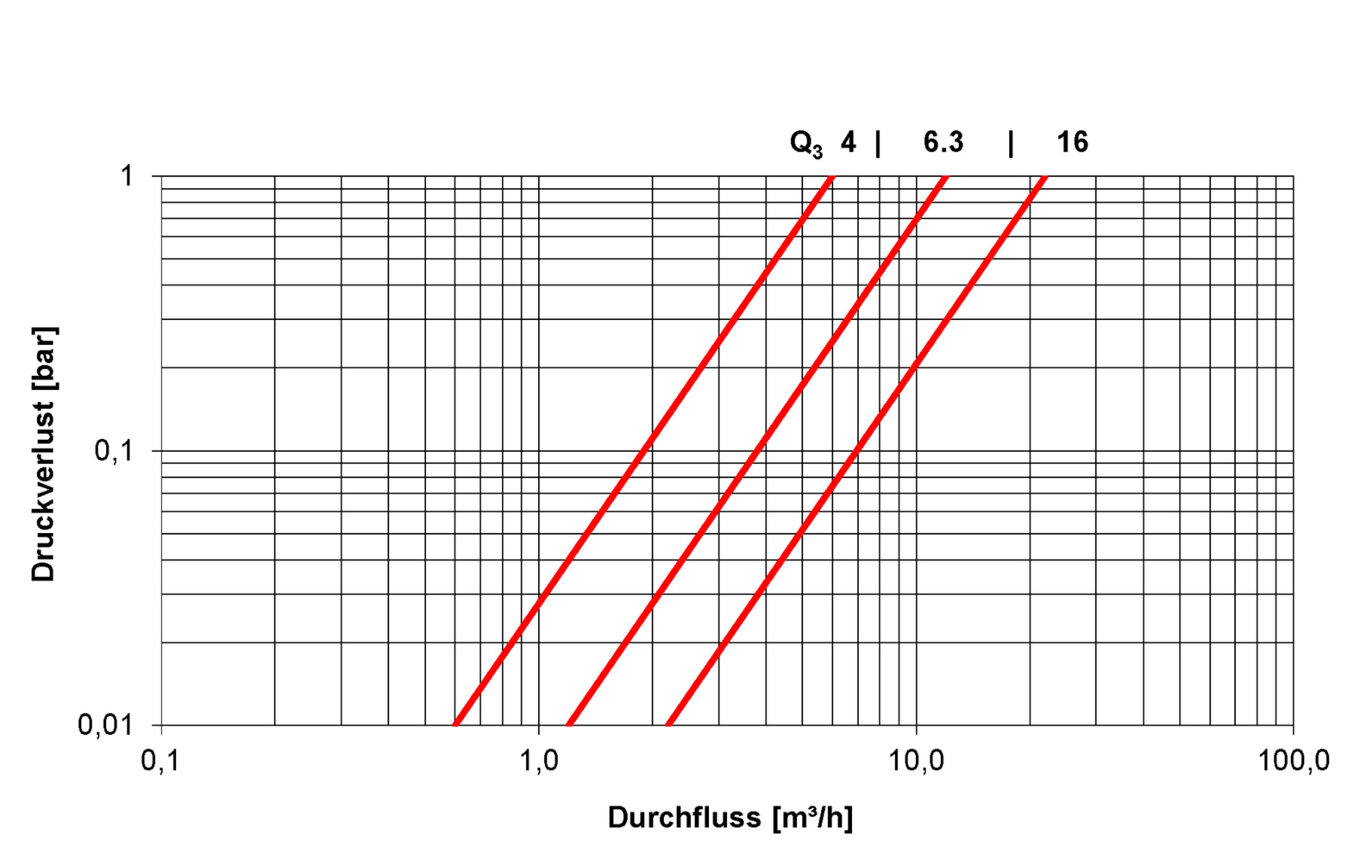

  • Druckverlustkurve / Typische Fehlerkurve
