CORONA 101/102
MEHRSTRAHLZÄHLER | NASSLÄUFER
Anwendung
Verbrauchszähler für Hausanschlüsse
Merkmale
- Extrem niedriger Druckverlust und erheblich erweiterter Messbereich
- Erfassung kleinster Wasserentnahmen
- Größte Messdauerhaftigkeit und absolute Korrosionsbeständigkeit
- Messtechnische Daten genauer als durch Eichordnung vorgeschrieben
- Stecksieb im Eingangsstutzen ermöglicht die Reinigung ohne Verletzung der Plombe
- Kurzzeitig beliebig hoch belastbar
- Vor- und Rückwärtszählung
- Feinregulierung über Kolbenküken
-
Allgemeines
Mediumstemperaturbereich °C 1 ... 30 Temperatursicherheit °C 1 ... 50 Umgebungstemperatur im Betrieb °C 1 ... 55 Umgebungstemperatur Lager °C 1 ... 55 Nenndruck PN bar 16 Anzeigebereich 0.05 l ... 999,999 m³ Schutzklasse IP 68 -
Technische Daten
Nennweite DN mm 201 252 402 Dauerdurchfluss Q3 m³/h 4 10 16 Überlastdurchfluss Q4 m³/h 5 12.5 20 Übergangsdurchfluss Q2 l/h 40 160 256 Mindestdurchfluss Q1 l/h 25 100 160 Anlaufwert l/h 4-6 6-8 20-25 Druckverlust bei Q3 bar 0.6 0.6 0.6 1 bei Dynamik R 160
2 bei Dynamik R 100 -
Zulassung
Nennweite DN mm 201 252 402 Dauerdurchfluss Q3 m³/h 4 10 16 MID TH 8540 CH-MI001-11047 CH-MI001-11047 Dynamikbereich waagerechte Einbaulage (Q3/Q1) R 40 / 80 / 160 50 / 80 / 100 50 / 80 / 100 -
Reach
Information gemäß Art. 33 (1) der Verordnung (EG) Nr. 1907/2006 des Europäischen Parlaments und des Rates vom 18. Dezember 2006:
Diese Produktreihe enthält Komponenten mit folgenden Stoffen in einer Konzentration von über 0,1% Massenprozent (w/w):
- Blei (CAS-Nr.: 7439-92-1) -
Abmessungen
Nennweite DN mm 201 252 402 Dauerdurchfluss Q3 m³/h 4 10 16 Baulänge (DIN ISO 4064) L mm 190 260 300 Baulänge mit Verschraubung L2 mm 288 378 438 Anschlussgewinde am Zähler (ISO 228/1) Zoll G1B G1¼B G2B Anschlussgewinde der Verschraubung (DIN 2999) Zoll R¾ R1 R1½ Höhe H mm 41 44 46 Höhe H1 mm 79 86 104 Durchmesser Ø B mm 98 104 137 Gewicht ohne Verschraubung kg 1.8 2.8 5.4 -
Druckverlustkurve / Typische Fehlerkurve

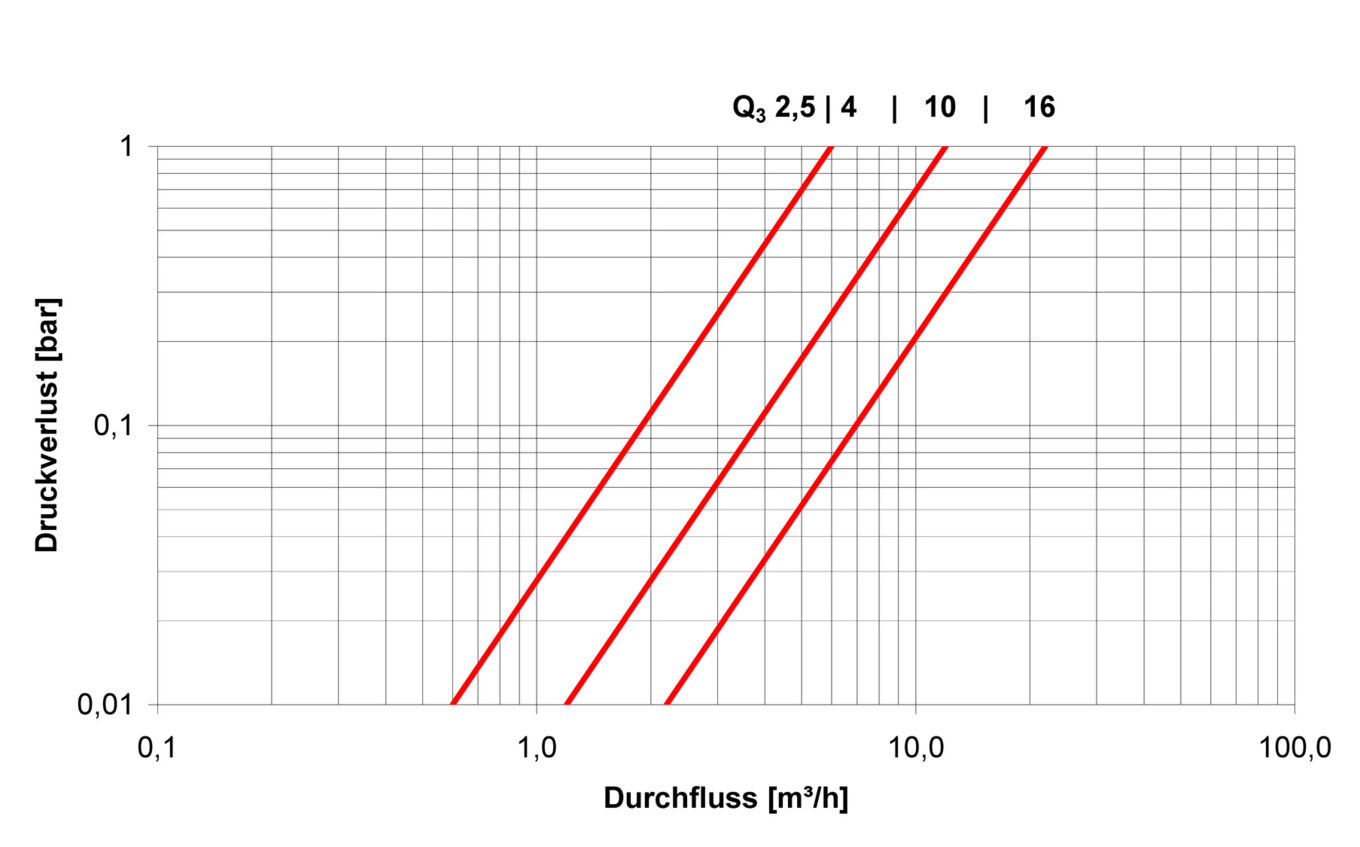

Druckverlustkurve
Typische Fehlerkurve
-
Allgemeines
Mediumstemperaturbereich °C 1 ... 30 Temperatursicherheit °C 1 ... 50 Umgebungstemperatur im Betrieb °C 1 ... 55 Umgebungstemperatur Lager °C 1 ... 55 Nenndruck PN bar 16 Anzeigebereich 0.05 l ... 999,999 m³ Schutzklasse IP 68 -
Technische Daten
Nennweite DN mm 20 25 40 Dauerdurchfluss Q3 m³/h 4 10 16 Überlastdurchfluss Q4 m³/h 5 12.5 20 Übergangsdurchfluss Q2 l/h 40 160 256 Mindestdurchfluss Q1 l/h 25 100 160 Anlaufwert l/h 4-6 6-8 20-25 Druckverlust bei Q3 bar 0.6 0.6 0.6 -
Zulassung
Nennweite DN mm 20 25 40 Dauerdurchfluss Q3 m³/h 4 10 16 MID TH 8540 CH-MI001-11047 CH-MI001-11047 Dynamikbereich waagerechte Einbaulage (Q3/Q1) R 40 / 80 / 160 80 80 -
Reach
Information gemäß Art. 33 (1) der Verordnung (EG) Nr. 1907/2006 des Europäischen Parlaments und des Rates vom 18. Dezember 2006:
Diese Produktreihe enthält Komponenten mit folgenden Stoffen in einer Konzentration von über 0,1% Massenprozent (w/w):
- Blei (CAS-Nr.: 7439-92-1) -
Abmessungen
Nennweite DN mm 20 25 40 Dauerdurchfluss Q3 m³/h 4 10 16 Baulänge (DIN ISO 4064) L mm 105 150 (135)* 200 (150)* Baulänge mit Verschraubung L2 mm 203 268 (253) 338 (288) Anschlussgewinde am Zähler (ISO 228/1) Zoll G1B G1¼B G2B Anschlussgewinde der Verschraubung (DIN 2999) Zoll R¾ R1 R1½ Höhe H mm 18 31 21 Höhe H1 mm 118 130 147 Durchmesser Ø B mm 98 101 136 Breite A mm 82 95 120 Gewicht ohne Verschraubung kg 1.9 3.2 6.3 1 Sonderbaulänge auf Anfrage lieferbar -
Druckverlustkurve / Typische Fehlerkurve

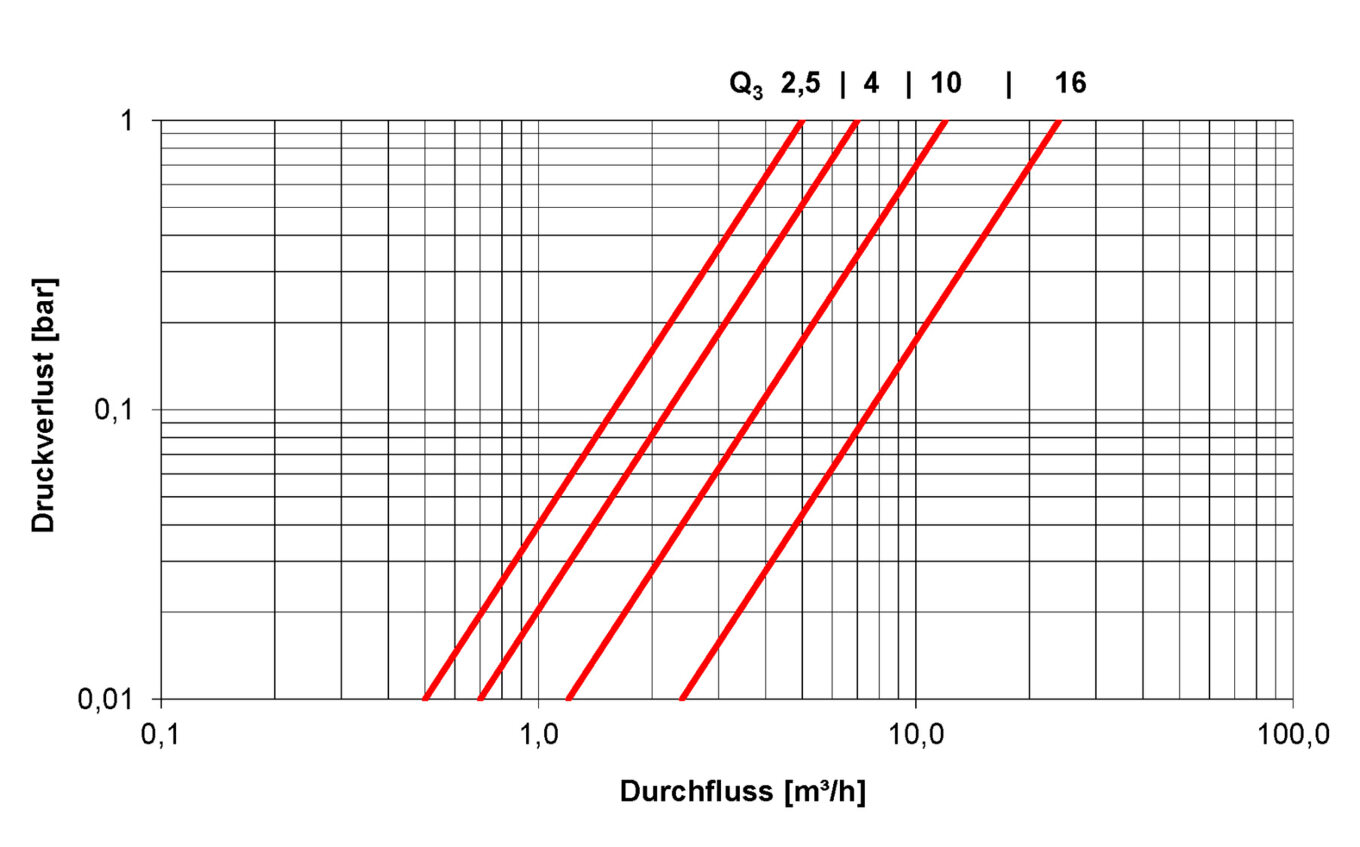

Druckverlustkurve
Typische Fehlerkurve
