WESAN WP G

GROßWASSERZÄHLER | WOLTMAN

Anwendung

Der Großwasserzähler WESAN WP G wird zur Messung von Durchflüssen in Versorgungsleitungen mit hohen Durchflüssen bei geringem Druckverlust verwendet

Merkmale

  • Eichfähiger und austauschbarer Messeinsatz
  • Einbaulage waagerecht und senkrecht
  • Bessere Messgenauigkeit durch abgedichteten Messeinsatz
  • Hydraulische Lagerentlastung
  • Gekapseltes Rollenzählwerk aus Glas/Kupfer IP 68
  • Zur leichteren Ablesbarkeit ist die gesamte Kopfpartie mit Zählwerk und Gebern um 350° drehbar
  • Systemtauglich, der WESAN WP G kann nachträglich mit dem IZAR RADIO (Clip on Funkmodul) oder dem IZAR PULSE (Clip on Pulsmodul) nachgerüstet werden
  • Schutz gegen magnetische Manipulation
  • Allgemeines
    Mediumstemperaturbereich°C1 ... 30
    Temperatursicherheit°C1 ... 50
    Umgebungstemperatur im Betrieb°C1 ... 55
    Umgebungstemperatur Lager°C1 ... 55
    NenndruckPNbar161
    SchutzklasseIP 68
    1 Sonderausführungen auf Anfrage
  • Technische Daten
    NennweiteDNmm50658010012515020025023002
    DauerdurchflussQ3m³/h404010016016025025010001600
    Anlaufwertl/h9013016019019015002500500010000
    MindestdurchflussQ1m³/h0.630.6311.61.6551016
    ÜbergangsdurchflussQ2m³/h1.021.011.62.562.56881625.6
    ÜberlastdurchflussQ4m³/h5050125200200312.5312.512502000
    Durchfluss bei 0.1 bar Druckverlustm³/h29509595952905508001250
    Druckverlust bei Q3bar0.190.160.140.280.290.080.020.160.16
    2 nur ohne Zulassung verfügbar
  • Zulassung
    NennweiteDNmm50658010012515020025023002
    MID (DE-13-MI001-PTB005)--
    Dynamikbereich (Q3/Q1)R363•H631001001005050100100
    TrinkwasserACS, AoC DEUACS, AoC DEUACS, AoC DEUACS, AoC DEUACS, AoC DEUACS, AoC DEUACS, AoC DEUACS, AoC DEUACS, AoC DEU
    2 nur ohne Zulassung verfügbar
    3 Standard Dynamik, abweichende Dynamiken auf Anfrage
  • Anzeigebereich
    NennweiteDNmm50658010012515020025023002
    0.5 l ... 999,999 m³----
    5.0 l ... 9,999,999 m³-----
    50 l ... 99,999,999 m³---------
    2 nur ohne Zulassung verfügbar
  • Abmessungen
    NennweiteDNmm50658010012515020025023002
    BaulängeLmm200 / 3002002004 / 225 / 3504250 / 3504250300350450500
    FlanschdurchmesserDmm165185200220250285340405460
    Lochkreisdurchmesser PN 10 / PN 16Kmm- / 125- / 145160 / 160- / 180- / 210- / 240295 / 295350 / 355400 / 410
    Anzahl Schraubenlöcher PN 10 / PN 16St- / 4- / 44 / 8- / 8- / 8- / 88 / 1212 / 1212 / 12
    Schraubenlochdurchmesser PN 10 / PN 16D1mm- / 18- / 1818 / 18- / 18- / 18- / 2222 / 2223 / 2723 / 27
    HöheHmm758389105115135163193230
    HöheH1mm103103134134134225225222270
    Ausbauhöhe Messeinsatzmm205205255255255255455452500
    Zählerbreitemm155155200220250285340405460
    DurchmesserØ Bmm110110110110110110110110110
    Gewichtkg10.211.2131621.5394775165
    2 nur ohne Zulassung verfügbar
    4 Sonderbaulängen auf Anfrage

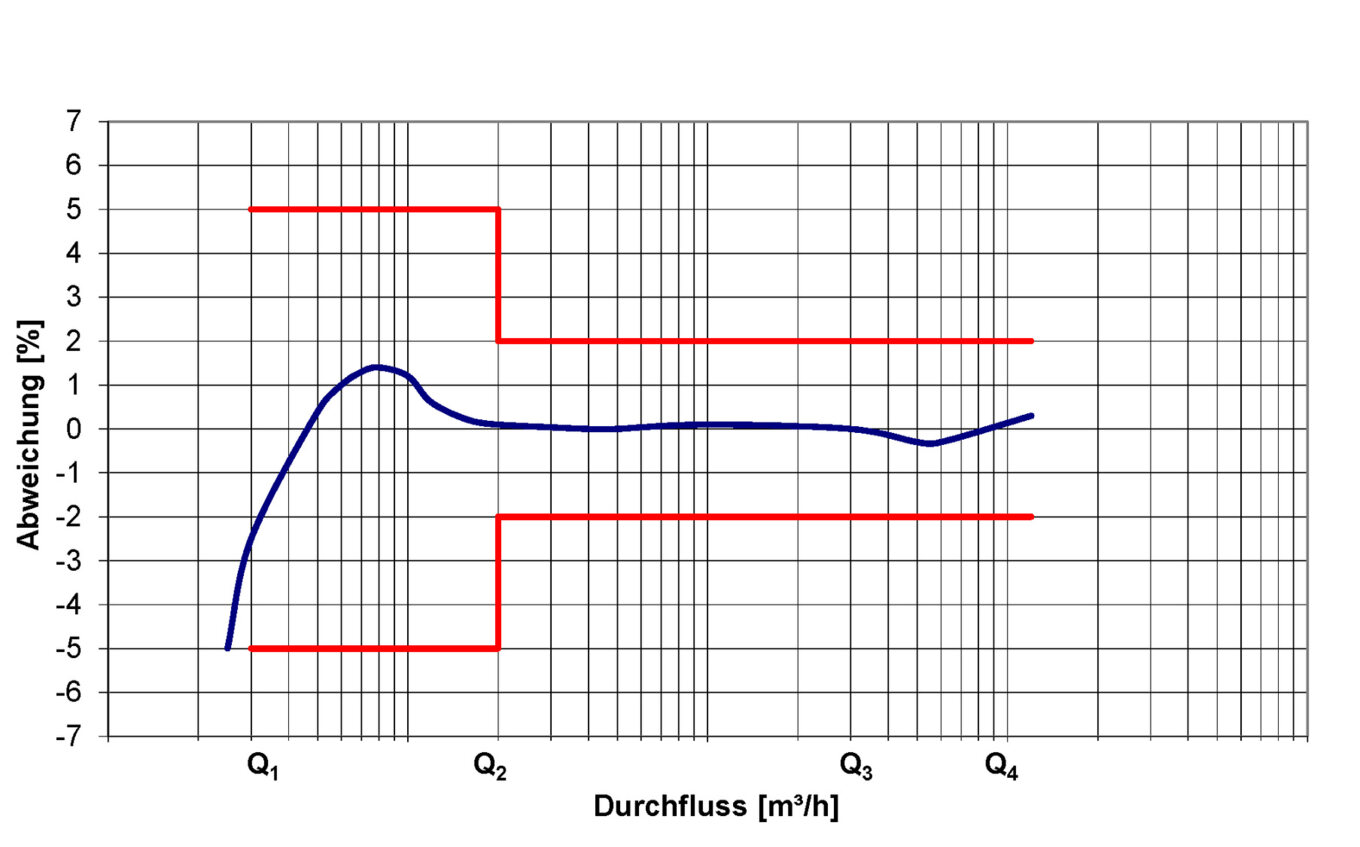

  • Druckverlustkurve / Typische Fehlerkurve

  • REACH

    Information gemäß Art. 33 (1) der Verordnung (EG) Nr. 1907/2006 des Europäischen Parlaments und des Rates vom 18. Dezember 2006:
    Diese Produktreihe enthält Komponenten mit folgenden Stoffen in einer Konzentration von über 0,1% Massenprozent (w/w):
    - Blei (CAS-Nr.: 7439-92-1)
