CORONA MW

CORONA MW

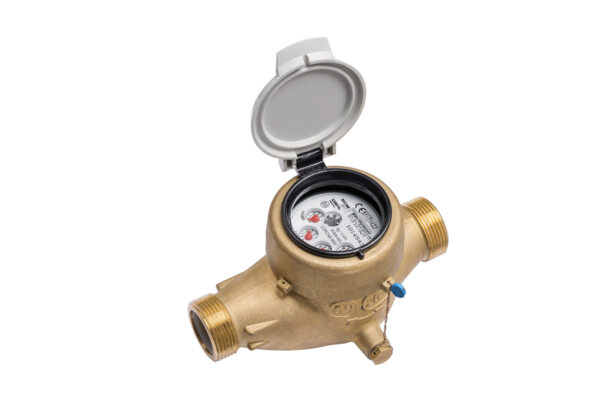

MEHRSTRAHLZÄHLER | NASSLÄUFER

Anwendung

Verbrauchszähler für Hausanschlüsse

Merkmale

Nassläufer mit Rollenzählwerk
Gehäuse aus Messing
Extrem niedriger Druckverlust und erheblich erweiterter Messbrereich
Erfassung kleinster Wasserentnahmen
Größte Messdauerhaftigkeit und hervorragende Korrosionsbestängikeit
Stecksieb im Eingangszustand ermöglicht die Reinigung ohne Verletztung der Plombe

Zähler für waagrechte Leitungen
Zähler für Steigleitung

Mediumstemperaturbereich		°C	0.1 ... +30
Temperatursicherheit		°C	0.1 ... +50
Umgebungstemperatur im Betrieb		°C	0.1 ... +55
Umgebungstemperatur Lager		°C	0.1 ... +55
Nenndruck	PN	bar	16
Anzeigebereich			0,05l ... 99,999 m³
Schutzklasse			IP 68

Technische Daten

Nennweite	DN	mm	15	20	25	20	25	25	25	32	40	50(40⁵)
Dauerdurchfluss	Q₃	m³/h	2.5	4	4	4	6.3	10	10	10	16	16
Überlastungsdurchfluss	Q₄	m³/h	3.125	5	5	5	7.87	12.5	12.5	12.5	20	20
Übergangsdurchfluss	Q₂	l/h	40	40	40	40	100	100	100	100	256	256
Kleinster Durchfluss	Q₁	l/h	25¹	25²	25²	25²	63¹	62.5²	62.5²	62.5²	160¹	160¹
Anlaufwert		l/h	4	4	4	4	6-8	6-8	6-8	6-8	20-25	20-25
Druckverlust bei Q₃		bar	0.36	0.47	0.47	0.47	0.6	0.6	0.6	0.6	0.6	0.6
Durchfluss bei 1 bar Druckverlust		m³/h	4.19	5.85	6.5	5.85	12	12	12	12	20	20

¹basierend auf Dynamik R 100
² basierend auf Dynamik R 160

Nennweite	DN	mm	15	20	25	20	25	25	25	32	40	50(40⁵)
Dauerdurchfluss	Q₃	m³/h	2.5	4	4	4	6.3	10	10	10	16	16
MID Zulassungnummer			LNE 32390	LNE 32390	LNE 32390	LNE 32390	TH-8814 / TH-8811	TH-8814 / TH-8811	TH-8814 / TH-8811	TH-8814 / TH-8811	TH-8814 / TH-8811	TH-8814 / TH-8811
Zulassungsname			D3	D3	D3	D3	D4 / Corona D4	D4 / Corona D4	D4 / Corona D4	D4 / Corona D4	D4 / Corona D4	D4 / Corona D4
Dynamikbereich waagerechte Einbaulage (Q₃/Q₁)	R		40 / 80 / 100	40 / 80 / 100 / 160	40 / 80 / 100 / 160	40 / 80 / 100 / 160	40 - 100	40 - 160	40 - 160	40 - 160	40 - 100	40 - 100
Dynamikbereich senkrechte Einbaulage (Q₃/Q₁)	R		40	40	40	40	40	40	40	40	-	-

Zähler für waagrechte Leitungen

Zähler für waagrechte Leitungen

Zähler für waagrechte Leitungen

Zähler für waagrechte Leitungen

Zähler für waagrechte Leitungen

Zähler für waagrechte Leitungen

Nennweite	DN	mm	15	20	25	20	25	25	25	32	40	50(40⁵)
Dauerdurchfluss	Q₃	m³/h	2.5	4	4	4	6.3	10	10	10	16	16
Baulänge (DIN ISO 4064)	L	mm	165	190	175	165	260	260	175	260	300	300
Baulänge mit Verschraubung⁴	L2	mm	245	288	269	263	378	378	295	378	438	-
Anschlussgewinde am Zähler (ISO228/1)		Zoll	G3/4B	G1B	G11/4B	G1B	G11/4B	G11/4B	G5/4"	G11/2B	G2B	-
Anschlussgewinde der Verschraubung (DIN 2999)		Zoll	R1/2	R3/4	R1	G3/4B	R1	R1	R1"	R5/4	R11/2	-
Flanschdurchmesser	D	mm	-	-	-	-	-	-	-	-	-	165
Lochkreisdurchmesser	K	mm	-	-	-	-	-	-	-	-	-	125
Schraubenlochdurchmesser	D1	mm	-	-	-	-	-	-	-	-	-	18
Anzahl Schraubenlöcher			-	-	-	-	-	-	-	-	-	4
Höhe	H	mm	33	37	49	37	44	44	50	44	46	83
Höhe	H1	mm	73	73	73	73	86	86	86	86	104	104
Durchmesser	ØB	mm	95	95	98	95	104	104	88	104	137	137
Gewicht ohne Verschraubung		kg	1.3	1.4	1.8	1.4	2.08	2.8	2.1	3	5.4	10

⁴ abhängig von der Verschraubungsversion

Druckverlustkurve / Typische Fehlerkurve

Druckverlustkurve

Typische Fehlerkurve

Mediumstemperaturbereich		°C	0.1 ... +30
Temperatursicherheit		°C	0.1 ... +50
Umgebungstemperatur im Betrieb		°C	0.1 ... +55
Umgebungstemperatur Lager		°C	0.1 ... +55
Nenndruck	PN	bar	16
Anzeigebereich			0.05l ... 99,999m³
Schutzklasse			IP 68

Technische Daten

Nennweite	DN	mm	25	40
Dauerdurchfluss	Q₃	m³/h	10	16
Überlastungsdurchfluss	Q₄	m³/h	12.5	20
Übergangsdurchfluss	Q₂	l/h	100	256
Kleinster Durchfluss	Q₁	l/h	62.5²	160¹
Anlaufwert		l/h	6-8	20-25
Druckverlust bei Q₃		bar	0.6	0.6
Durchfluss bei 1 bar Druckverlust		m³/h	12	20

¹ basierend auf Dynamik R100
² basierend auf Dynamik R160

Nennweite	DN	mm	25	40
Dauerdurchfluss	Q₃	m³/h	10	16
MID Zulassungnummer			TH-8814 / TH-8811	TH-8814 / TH-8811
Zulassungsname			D4 / Corona D4	D4 / Corona D4
Dynamikbereich waagerechte Einbaulage (Q₃/Q₁)	R		40 - 160	40 - 100
Dynamikbereich senkrechte Einbaulage (Q₃/Q₁)	R		-	-

Zähler für Steigleitung

Zähler für Steigleitung

Nennweite	DN	mm	25	40
Dauerdurchfluss	Q₃	m³/h	10	16
Baulänge (DIN ISO 4064)	L	mm	150(135³)	200(150³)
Baulänge mit Verschraubung⁴	L2	mm	268	338
Anschlussgewinde am Zähler (ISO228/1)		Zoll	G5/4B	G2B
Anschlussgewinde der Verschraubung (DIN 2999)		Zoll	R1	R11/2
Flanschdurchmesser	D	mm	-	-
Lochkreisdurchmesser	K	mm	-	-
Schraubenlochdurchmesser	D1	mm	-	-
Anzahl Schraubenlöcher			-	-
Höhe	H	mm	31	21
Höhe	H1	mm	130	147
Durchmesser	ØB	mm	104	136
Gewicht ohne Verschraubung		kg	3.2	6.3

³ Sonderbaulänge auf Anfrage

Druckverlustkurve / Typische Fehlerkurve

Druckverlustkurve

Typische Fehlerkurve
