SHARKY FS 473

DURCHFLUSSSENSOR | ULTRASCHALL

Anwendung

Der Ultraschall-Durchflusssensor kann eingesetzt werden für die Erfassung des Durchflusses in Nah- und Fernwärme-/Kälteanlagen

Merkmale

Dynamikbereich von bis zu 1:250 (q_i:q_p) in Klasse 2 (abhängig von Zählergröße), Standard 1:100
Extrem niedriger Stromverbrauch --> lange Batterielebensdauer
Zugelassen nach EN 1434 und MID in Klasse 2 und 3 und nach PTB K 7.2
Hohe Langzeitstabilität
Geeignet für den Anschluss an beliebige Rechenwerke mit Impulseingang
Kontinuierliche zeitrichtige Pulse - keine Pulspakete
Frei wählbare Impulswertigkeiten,
Temperaturbereich ist applikationsabhängig bis zu 5 ... 150 °C
Batterie oder externe Spannungsversorgung
Spezielle Gehäuse für Steig- und Fallrohrleitungen

SHARKY FS 473

Allgemeines

Anwendung		Wärme - Kälte
Zulassung		MID (DE-07-MI004-PTB022) und PTB K 7.2 für Kälte (22.76/10.01)
Umgebungsklasse		EN 1434 Klasse C / MID Klasse E2 + M2
Umgebungstemperatur	°C	5 ... 55 (<35 °C hat positive Auswirkungen auf die Lebensdauer)
Batterieversorgung		3.0 VDC Batterie - bis zu 12 Jahre Lebensdauer
Externe Spannungsversorgung		3.0 ... 5.5 VDC
Einbaulage		Beliebig
Schutzklasse		Wärme: IP 54; Wärme vergossen: IP 65; Kälte: IP 65
Schnittstellen		Open Collector Pulsausgang¹ - kombinierter Impuslausgang zum Prüfen und zur Kommunikation²
Volumenimpulswertigkeit³		10 ml ... 5000 l/Impuls (abhängig von Sensorgröße und Versorgung)
Kabellänge Pulskabel		2.4 m (4.9 oder 9.9 m optional)
Gehäusematerial Durchflusssensor		Messing (q_p 0.6 ... 100 m³/h), Sphäroguß (q_p 15 ... 100 m³/h)

¹ Der Impulsausgang kann ausgewählt werden entweder ohne galvanischer Trennung (Standard) oder mit galvanischer Trennung (nur bei Batteriebetrieb). Der Durchflussensor besitzt standardmäßig ein 4-adriges Impulskabel.
² Der Durchflusssensor kann entweder einen hochauflösenden Prüfimpuls (Standard) ausgeben, oder er kann über den gleichen Ausgang kommunizieren. Der Zähler erkennt automatisch, ob mit ihm kommuniziert wird, oder ob er Prüfimpulse ausgeben soll. Mit Hilfe eines Adapters kann der Zählers mit der HYDRO-SET Software kommunizieren.
³ Die Impulsdauer liegt zwischen 1 und 250 ms (Standard). Sie ist abhängig von der Impulswertigkeit und dem Nenndurchfluss q_p. Standardimpulswertigkeit: 1, 2,5, 10, 25, 100, 250 l/Impuls

Reach

Information gemäß Art. 33 (1) der Verordnung (EG) Nr. 1907/2006 des Europäischen Parlaments und des Rates vom 18. Dezember 2006:
Diese Produktreihe enthält Erzeugnisse mit folgenden Stoffen in einer Konzentration von über 0,1% Massenprozent (w/w):
- Blei (CAS-Nr.: 7439-92-1)
- Bleititanzirkonoxid (CAS-Nr.: 12626-81-2)
- 1,2-Dimethoxyethan (CAS-Nr.: 110-71-4)

Temperaturbereich

Temperaturbereich Wärme - batterieversorgt	°C	5 ... 90 / 5 ... 105¹
Temperaturbereich Wärme - extern versorgt	°C	5 ... 105 / 130 / 150 (abhängig von Zählergröße und Material)
Temperaturbereich Kälte - batterieversorgt / extern versorgt	°C	5 ... 50 / 5 ... 90

¹ Nur in Steig- / Fallrohr oder in horizontaler, gekippter Einbaulage

Technische Daten

Nenndurchfluss	q_p	m³/h	0.6	0.6	0.6	1.5	1.5	1.5	2.5	2.5	3.5	3.5	3.5	3.5	3.5	6	6	6	6	6	6	10	10	15	25	40	60	100
Nennweite	DN	mm	15	20	20	15	20	20	20	20	25	25	25	32	32	25	25	25	32	32	40	40	40	50	65	80	100	100
Baulänge	L	mm	110	130	190	110	130	190	130	190	135	150	260	150	260	135	150	260	150	260	150	200	300	270	300	300	360	360
Anlaufwert		l/h	1	1	1	2.5	2.5	2.5	4	4	10	10	10	10	10	10	10	10	10	10	10	20	20	40	50	80	120	120
Kleinster Durchfluss (DR 1:250)	q_i	l/h	6	6	6	6	6	6	10	10	-	-	-	-	-	24	24	24	24	24	-	40	40¹	60¹	100¹	160¹	240¹	400¹
Kleinster Durchfluss (DR 1:100)	q_i	l/h	6	6	6	15	15	15	25	25	35	35	35	35	35	60	60	60	60	60	60	100	100	150	250	400	600/1200²	1000/1200²
Kleinster Durchfluss (Überkopfeinbau)	q_i	l/h	6	6	6	6	6	6	10	10	35	35	35	35	35	24	24	24	24	24		100	100	150	250	400	1200	1200
Größter Durchfluss	q_s	m³/h	1.2	1.2	1.2	3	3	3	5	5	7	7	7	7	7	12	12	12	12	12	12	20	20	30	50	80	120	120
Überlastwert		m³/h	2.5	2.5	2.5	4.6	4.6	4.6	6.7	6.7	18.4	18.4	18.4	18.4	18.4	18.4	18.4	18.4	18.4	18.4	18,4	24	24	36	60	90	132	132
Druckverlust bei q_p	Δp	mbar	95	85	85	120	75	75	100	100	44	44	44	44	44	128	128	128	128	128	190	140	140	140	75	80	75	210
Temp. bereich Wärmezähler - Messinggehäuse		°C	5 ... 130	5 ... 130	5 ... 130	5 ... 130	5 ... 130	5 ... 130	5 ... 130	5 ... 130	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150
Temp. bereich Wärmezähler - Sphäroguss / Messing PN 40		°C	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	5 ... 105	5 ... 105	5 ... 105	5 ... 105	5 ... 105
kv Wert (q_p² (m³/h) = kv² x Δp (bar))			1.95	2.06	2.06	4.33	5.48	5.48	7.91	7.91	16.69	16.69	16.69	16.69	16.69	16.77	16.77	16.77	16.77	16.77	13.76	26.73	26.73	40.09	91.29	141.42	219.09	218.22

¹ Nur in horizontaler Einbaulage
² Vertikale Ausführung

Abmessungen Gewindeausführung

Nenndurchfluss	q_p	m³/h	0.6	0.6	0.6	1.5	1.5	1.5	2.5	2.5	3.5	3.5	3.5	3.5	3.5	6	6	6	6	6	6	10	10	15	25	40	60	100
Nennweite	DN	mm	15	20	20	15	20	20	20	20	25	25	25	32	32	25	25	25	32	32	40	40	40	50	65	80	100	100
Baulänge	L	mm	110	130	190	110	130	190	130	190	135	150	260	150	260	135	150	260	150	260	150	200	300	270	300	300	360	360
Baulänge mit Verschraubung	L2	mm	190	230	-	190	230	-	230	-	255	270	380	270	380	255	270	380	270	380	-	340	440	-	-	-	-	-
Höhe	H	mm	14.5	18	18	14,5	18	18	18	18	23	23	23	23	23	23	23	23	23	23	33	33	33	-	-	-	-	-
Höhe	H1	mm	54.5	56.5	56.5	54,5	56.5	56.5	56.5	56.5	61	61	61	61	61	61	61	61	61	61	61	66.5	66.5	-	-	-	-	-
Länge Elektronik	L1	mm	90	90	90	90	90	90	90	90	90	90	90	90	90	90	90	90	90	90	90	90	90	-	-	-	-	-
Breite Elektronik	B	mm	65.5	65.5	65.5	65,5	65.5	65.5	65.5	65.5	65.5	65,5	65.5	65.5	65.5	65.5	65,5	65.5	65,5	65.5	65.5	65.5	65.5	-	-	-	-	-
Anschlussgewinde Zähler		Zoll	G¾B	G1B	G1B	G¾B	G1B	G1B	G1B	G1B	G1¼B	G1¼B	G1¼B	G1½B	G1½ B	G1¼B	G1¼B	G1¼B	G1½B	G1½ B	G2B	G2B	G2B	-	-	-	-	-
Anschlussgewinde Verschraubung		Zoll	R½	R¾	R¾	R½	R¾	R¾	R¾	R¾	R1	R1	R1	R1¼	R1¼	R1	R1	R1	R1¼	R1¼	R1½	R1½	R1½	-	-	-	-	-
Betriebsdruck	PN	bar	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	-	-	-	-	-
Gewicht		kg	0.6	0.61	0.63	0,6	0.61	0.63	0.61	0.63	0.88	0.93	1.35	1.08	1.35	0.88	0.93	1.35	1,08	1.35	1.52	2.4	2.6	-	-	-	-	-

Abmessungen Flanschausführung

Nenndurchfluss	q_p	m³/h	0.6	0.6	0.6	1.5	1.5	1.5	2.5	2.5	3.5	3.5	3.5	3.5	3.5	6	6	6	6	6	6	10	10	15	25	40	60	100
Nennweite	DN	mm	15	20	20	15	20	20	20	20	25	25	25	32	32	25	25	25	32	32	40	40	40	50	65	80	100	100
Baulänge	L	mm	110	130	190	110	130	190	130	190	135	150	260	150	260	135	150	260	150	260	150	200	300	270	300	300	360	360
Höhe	H	mm	-	-	47.5	-	-	47.5	-	47.5	-	-	50	-	62.5	-	-	50	-	62.5	-	-	69	73.5	85	92.5	108	108
Höhe	H1	mm	-	-	56.5	-	-	56.5	-	56.5	-	-	61	-	61	-	-	61	-	61	-	-	66.5	71.5	79	86.5	96.5	95.5
Länge Elektronik	L1	mm	-	-	90	-	-	90	-	90	-	-	90	-	90	-	-	90	-	90	-	-	90	90	90	90	90	90
Breite Elektronik	B	mm	-	-	65.5	-	-	65.5	-	65.5	-	-	65.5	-	65.5	-	-	65,5	-	65.5	-	-	65.5	65.5	65.5	65.5	65.5	65.5
Flanschabmessung	F	mm	-	-	95	-	-	95	-	95	-	-	100	-	125	-	-	100	-	125	-	-	138	147	170	185	216	216
Flanschdurchmesser	D	mm	-	-	105	-	-	105	-	105	-	-	114	-	139	-	-	114	-	139	-	-	148	163	184	200	235	235
Lochkreisdurchmesser	K	mm	-	-	75	-	-	75	-	75	-	-	85	-	100	-	-	85	-	100	-	-	110	125	145	160	180¹ / 190	180¹/ 190
Durchmesser	D1	mm	-	-	14	-	-	14	-	14	-	-	14	-	18	-	-	14	-	18	-	-	18	19	19	19	19¹ / 22	19¹ / 22
Betriebsdruck	PN	bar	-	-	16/25	-	-	16/25/40³	-	16/25/40³	-	-	16/25/40³	-	16/25/40³	-	-	16/25/40³	-	16/25/40³	-	-	16/25/40³	16/25/40³	16/25	16/25/40³	16/25	16/25
Anzahl Flanschbohrungen		St	-	-	4	-	-	4	-	4	-	-	4	-	4	-	-	4	-	4	-	-	4	4	8	8	8	8
Gewicht Messinggehäuse²		kg	-	-	2.7	-	-	2.7	-	2.7	-	-	3.35	-	4.65	-	-	3,35	-	4.65	-	-	6.6	7.45	9.45	11.1	16.9	16.9
Gewicht Sphäroguss²		kg	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	6.31	8.08	10.01	15.76	15.75

¹ Werte für PN 16 Gehäuse
² Zähler mit Batterie und 2.4 m langen Impulskabel
³ Lediglich bis zu 105 °C

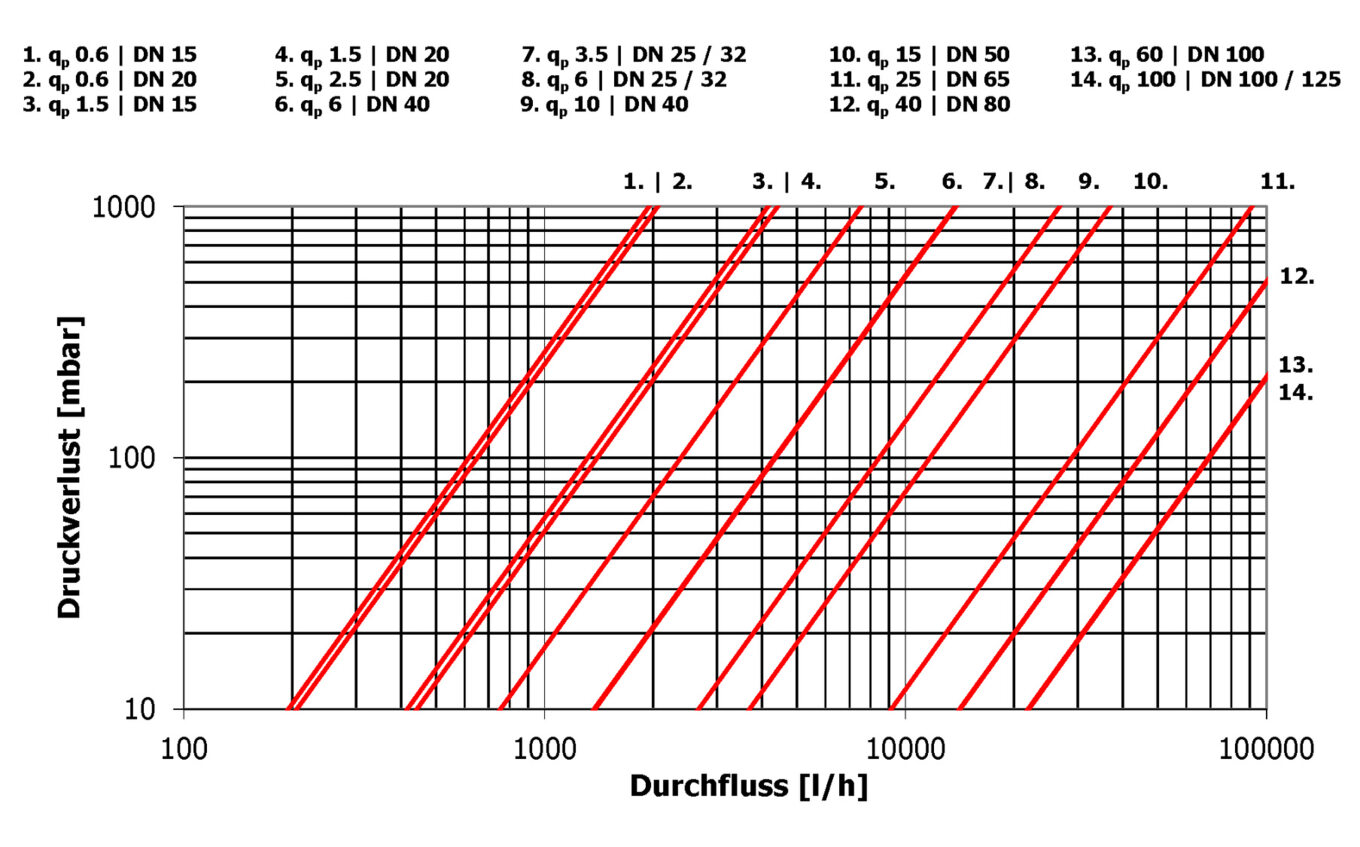

Druckverlustkurve / Typische Fehlerkurve

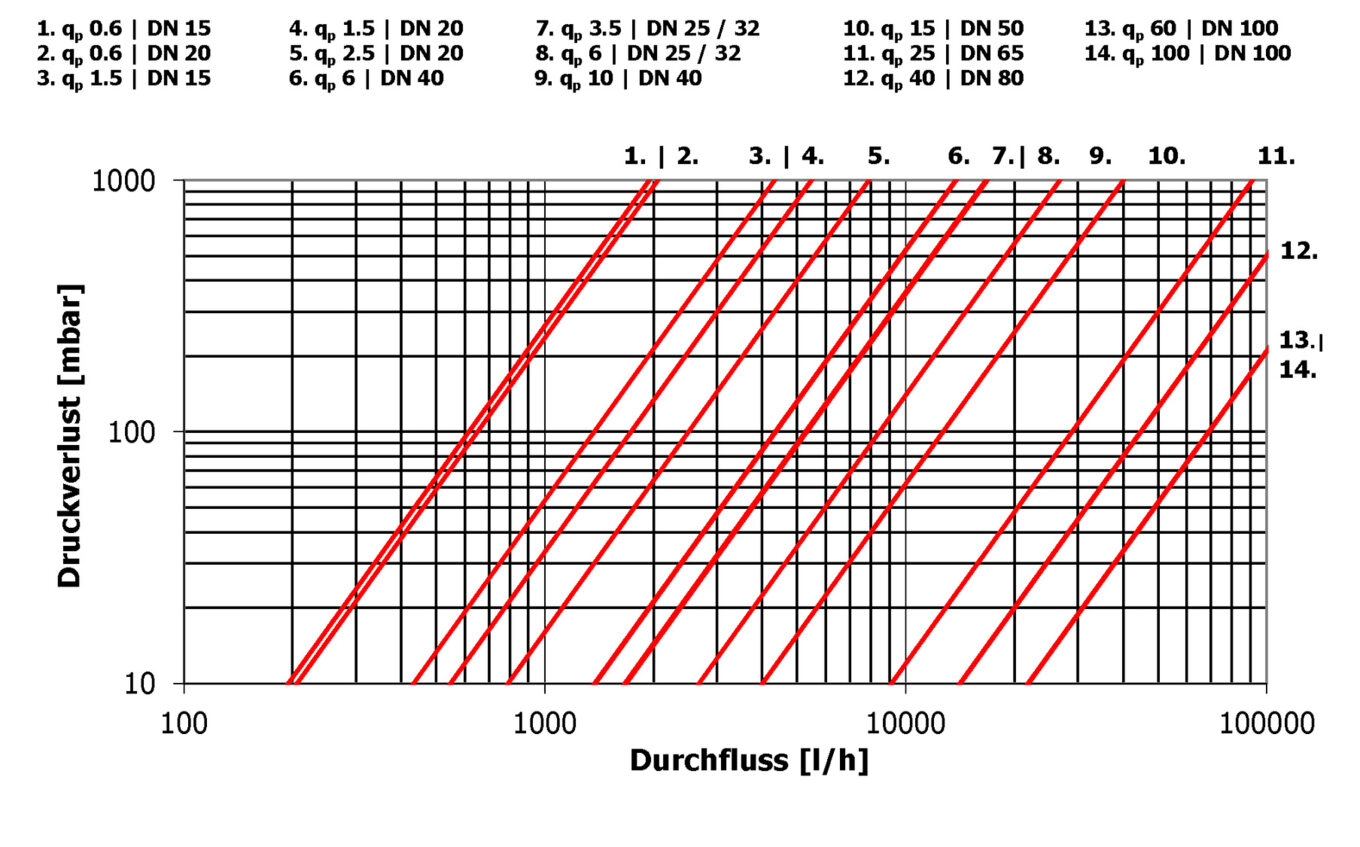

Druckverlustkurve

Typische Fehlerkurve
