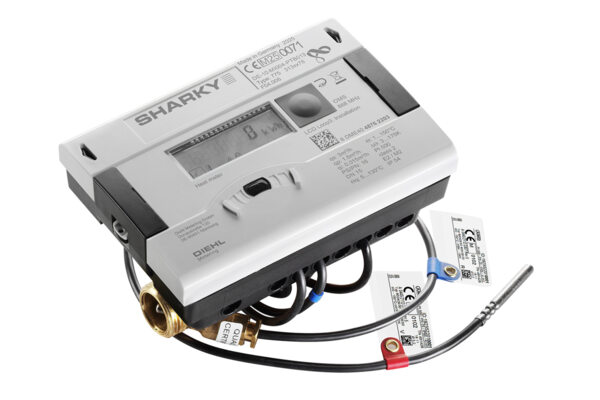

SHARKY 775

KOMPAKTENERGIEZÄHLER | ULTRASCHALL

Anwendung

Der Ultraschall-Kompakt-Energiezähler kann eingesetzt werden für die Erfassung aller abrechnungsrelevanten Daten zur Messung des Energieverbrauchs in Wärme- und/oder Kälteanlagen.

Merkmale

Zulassung für den Ultraschallzähler im Dynamikbereich bis zu 1:250 (qi:qp) in Klasse 2 (abhängig von Zählergröße), Standard 1:100
Verbesserter niedriger Stromverbrauch --> längere Batterielebensdauer
Zugelassen nach MID in der Klasse 2 und 3 und nach PTB K 7.2 (Kältezähler)
Hohe Langzeitstabilität, bestätigt durch unabhängigen AGFW Test
Unempfindlich gegen Verschmutzung
Vielfältige Möglichkeit der Spannungsversorgung
Optional mit integriertem Funk Open Metering Standard (868 oder 434 MHz) Generation 3 Profil A oder Generation 4 Profil B
Individuelle Fernauslesung (AMR) mit optionalen Plug & Play Modulen
Umfangreicher auslesbarer Datenspeicher
3 Kommunikationsschnittstellen (z. B. M-Bus + M-Bus + integrierter Funk)
Erheblich verbesserte Funkleistung
Leckageerkennung

SHARKY

Grundmerkmale

Anwendung		Wärme - Kälte - Wärme/mit Kältetarif (Kältetarif bei -dT und tflow <20 °C)
Zulassung		MID (DE-10-MI004-PTB013) und PTB K 7.2 für Kälte (DE-16-M-PTB-0001)
Umweltklasse		Klasse C
Umgebungsklasse		Klasse E2 + M2
Umgebungstemperatur bei Betrieb	°C	+5 ... +55 (<35 °C hat positive Auswirkungen auf die Lebensdauer)
Lagertemperatur	°C	-25 ... +60 (>35 °C max. 4 Wochen)
Kommunikation		3 Kommunikationsschnittstellen (z. B. M-Bus + M-Bus + integr. Funk; 2 Primäradressen, 1 Sekundäradresse)
Integrierter Funk		Optional
Frequenzband		868 oder 434 MHz
Typ des Funktelegramms		Open Metering Standard (OMS), Generation 3 Profil A oder Generation 4 Profil B
Datenaktualität		Online - keine Zeitverzögerung zwischen Messwerterfassung und Datenübertragung
Datenübertragung		Unidirektional
Sendeintervall		Mit A-Zelle: 180 s (bis zu 10,5 Jahre Lebensdauer); mit D-Zelle: ~12 s (bis zu 16 Jahre Lebensdauer); mit Netzteil: ~12 s; abhängig von der Länge des Telegramms (duty cycle)
Prüfmöglichkeiten		Über Display, optische Prüfimpulse, Prüfausgang oder über NOWA Software

Reach

Information gemäß Art. 33 (1) der Verordnung (EG) Nr. 1907/2006 des Europäischen Parlaments und des Rates vom 18. Dezember 2006:
Diese Produktreihe enthält Komponenten mit folgenden Stoffen in einer Konzentration von über 0,1% Massenprozent (w/w):
- Blei (CAS-Nr.: 7439-92-1)
- Bleititanzirkonoxid (CAS-Nr.: 12626-81-2)

Grundmerkmale - Rechenwerk

Schutzklasse			IP 54
Batterieversorgung			3.6 VDC A-Zelle bis zu 10.5 Jahre Lebensdauer (konfigurationsabhängig); 3.6 VDC D-Zelle bis zu 16 Jahre Lebensdauer
Netzteilversorgung			24 VAC (50 - 60 Hz); 230 VAC (50 - 60 Hz)
Temperaturfühlertyp			Pt 100 oder Pt 500 mit 2-Leiter; Ø 5.2 / 6 mm oder Direktfühler
Kabellänge der Temperaturfühler			Pt 100: 1.9 m; Pt 500: 1.9 / 2.9 / 4.9 / 9.9 m
Absoluter Temperaturbereich Rechenwerk	Θ	°C	1 ... 180
Messzyklus - Durchfluss			Mit Netzteil: ⅛ s; mit Batterie A-Zelle: 1 s; mit D-Zelle: 1 s
Messzyklus - Temperaturfühler	T	s	Mit Netzteil: 2 s; mit Batterie A-Zelle: 16 s; D-Zelle: 4 s
Anlauf Temperaturdifferenz	ΔΘ	K	0.125
Min. Temperaturdifferenz	ΔΘ_min	K	3
Max. Temperaturdifferenz	ΔΘ_max	K	120 / 175 (Wärme) \| 50 (Kälte)
Standardschnittstellen			Optische ZVEI Schnittstelle 300 ... 2400 Baud (auto Baud detected)
Optionale Schnittstellen			2 Steckplätze für Module mit M-Bus, L-Bus, LON works, LoRa, MOD Bus, RS232, RS485, Impulsausgang, Impulseingang, kombinierten Impulsein- und ausgang oder Analogausgang
Umfangreicher auslesbarer Datenspeicher			Periodischer Speicher¹; 3 historische LOG-Speicher; Ereignisspeicher (Flash/E²Prom - non-volatile)

¹ Programmierbares Speicherintervall (täglich, wöchentlich, monatlich, ...)

Grundmerkmale - Durchflussensor

Einbaulage Durchflusssensor		Beliebig, Ein- und Auslaufstrecken nicht notwendig, Einbauort im Einlauf / Auslauf / vor Ort programmierbar
Schutzklasse Durchflusssensor		Wärme IP 54 \| Wärme mit Kältetarif / Kälte IP 65
Gehäusematerial Durchflussensor		Messing oder Sphäroguss (nur q_p 15 bis q_p 100 m³/h)
Temperaturbereich Wärme	°C	5 ... 105 / 130 / 150 (abhängig von Zählergröße und Material)
Temperaturbereich Kälte	°C	5 ... 50
Temperaturbereich Wärme/Kälte	°C	5 ... 105

Display

Displayanzeige			LCD, 8-stellig
Einheiten			MWh - kWh - GJ - Gcal - MBtu - gal - GPM - °C - °F - m³ - m³/h
Werte total			99.999.999 - 9.999.999,9 - 999.999,99 - 99.999,999
Angezeigte Werte			Energie - Leistung - Volumen - Durchfluss - Temperatur und weitere

Schnittstellen

Optisch			ZVEI Schnittstelle, für Kommunikation und Prüfung, M-Bus Protokoll
M-Bus			Konfigurierbares Telegramm, konform nach EN13757-3, Datenauslesung und Parametrisierung über verpolungssichere 2-Draht-Leitung, automatische Baudratenerkennung (300 und 2400 Baud), eine M-Bus Last
Wireless M-Bus			Open Metering Standard (OMS), Generation 3 Profil A oder Generation 4 Profil B; Frequenzband 868 oder 434 MHz
L-Bus			Adapter für externes Funkmodul, konfigurierbares Telegramm, konform nach EN13757-3, Datenauslesung und Parametrisierung über verpolungssichere 2-Draht-Leitung
Modbus RTU			Polungsunabhängig; Spannung 12 - 24 V AC/DC, <150 mW; Protokoll - Modbus RTU, Kanal - EIA-485 (galvanisch getrennt), Baudrate 1200 ... 115200. Standardkommunikation: 9600 bps Baudrate, 8N1 Datenformat, Modbus Slave ID - 1
LonWorks			Polungsunabhängig; Spannung 12 - 24 V AC/DC, <150 mW; Kanal - TP/FT-10, Baudrate - 78 kbits pro Sekunde, Datenformat - Manchester Differenzkodierung
LoRa			Fünf verschiedene Telegramme können mittel OTC App (AppStore Android) selektiert werden. Bis zu 11 Jahre Lebensdauer mit eigener Batterie und dem modernen ECO Mode. Sendeintervall variiert mit der Verbindungsqualität.
NB-IoT			Kompatibel in Steckplatz 1 mit interner Antenne, mit externer Batterie D-Zelle, 13+1 Jahre Batterielebensdauer mit täglichem Upload von 24 Stundenwerten. Konfigurierbar mit NFC-Verbindung über OTC App (Appstore Android).
RS232			Serielle Schnittstelle für die Kommunikation mit externen Geräten, spezielles Datenkabel notwendig, M-Bus Protokoll, 300 und 2400 Baud
RS485			Serielle Schnittstelle für die Kommunikation mit externen Geräten, Spannungsversorgung 12 V ± 5 V, M-Bus Protokoll, 2400 Baud
Impulsausgang			Modul mit 2 Impulsausgängen (Open Collector, potenzialfrei), Ausgang 1: 4 Hz (Impulsbreite 125 ms), Impulsausgang oder statischer Zustand (z. B. Fehler), Ausgang 2: 200 Hz (Impulsbreite ≥ 5 ms), mit IZAR@MOBILE 2 Software konfigurierbar
Impulseingang			Modul mit 2 Impulseingängen, max. 20 Hz, mit IZAR@MOBILE 2 konfigurierbar, Daten können auch fernübertragen werden
Kombinierter Impulsein- und ausgang			Modul mit 2 Impulsein- und 1 Impulsausgang, mit IZAR@MOBILE 2 konfigurierbar, wird benötigt für Leckageerkennung
Analogausgang			Modul für 4 ... 20 mA mit 2 programmierbaren passiven Ausgängen, einstellbarer Wert im Fehlerfall

Technische Daten Durchflusssensor

Nenndurchfluss	q_p	m³/h	0.6	0.6	0.6	1.5	1.5	1.5	1.5	2.5	2.5	3.5	3.5	3.5	3.5	3.5	6	6	6	6	6	6	10	10	15	25	40	60	100
Nennweite	DN	mm	15	20	20	15	15	20	20	20	20	25	25	25	32	32	25	25	25	32	32	40	40	40	50	65	80	100	100
Baulänge	L	mm	110	130	190	110	165	130	190	130	190	135	150	260	150	260	135	150	260	150	260	150	200	300	270	300	300	360	360
Anlaufwert		l/h	1	1	1	2.5	2.5	2.5	2.5	4	4	10	10	10	10	10	10	10	10	10	10	10	20	20	40	50	80	120	120
Kleinster Durchfluss (DR 1:250)	q_i	l/h	-	-	-	6	6	6	6	10	10	-	-	-	-	-	24	24	24	24	24	-	40¹	40¹	60¹	100¹	160	240¹	240¹
Kleinster Durchfluss (DR 1:100)	q_i	l/h	6	6	6	15	15	15	15	25	25	35	35	35	35	35	60	60	60	60	60	60	100	100	150	250	400	600	1000
Größter Durchfluss	q_s	m³/h	1.2	1.2	1.2	3	3	3	3	5	5	7	7	7	7	7	12	12	12	12	12	12	20	20	30	50	80	120	120
Überlastwert		m³/h	2.5	2.5	2.5	4.6	4.6	4.6	4.6	6.7	6.7	18.4	18.4	18.4	18.4	18.4	18.4	18.4	18.4	18.4	18.4	18.4	24	24	36	60	90	132	132
Betriebsdruck	PN	bar	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25	16/25
Druckverlust bei q_p	Δp	mbar	95	85	85	120	120	75	75	100	100	44	44	44	44	44	128	128	128	128	128	190	140	140	140	75	80	75	210
Temp. bereich Wärmezähler - Messinggehäuse		°C	5 ... 130	5 ... 130	5 ... 130	5 ... 130	5 ... 130	5 ... 130	5 ... 130	5 ... 130	5 ... 130	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150	5 ... 150
Temp. bereich Wärmezähler - Sphäroguss		°C	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	5 ... 105	5 ... 105	5 ... 105	5 ... 105	5 ... 105
kv Wert (q_p² (m³/h) = kv² x Δp (bar))			1.95	2.06	2.06	4.33	4.33	5.48	5.48	7.91	7.91	16.69	16.69	16.69	16.69	16.69	16.77	16.77	16.77	16.77	16.77	13.76	26.73	26.73	40.09	91.29	141.42	219.09	218.22

¹ Nur horizontale Einbaulage

Abmessungen Gewindeausführung

Nenndurchfluss	q_p	m³/h	0.6	0.6	0.6	1.5	1.5	1.5	1.5	2.5	2.5	3.5	3.5	3.5	3.5	3.5	6	6	6	6	6	6	10	10	15	25	40	60	100
Nennweite	DN	mm	15	20	20	15	15	20	20	20	20	25	25	25	32	32	25	25	25	32	32	40	40	40	50	65	80	100	100
Baulänge	L	mm	110	130	190	110	165	130	190	130	190	135	150	260	150	260	135	150	260	150	260	150	200	300	270	300	300	360	360
Baulänge mit Verschraubung	L2	mm	190	230	290	190	245	230	290	230	290	255	270	380	270	380	255	270	380	270	380	-	340	440	-	-	-	-	-
Länge Rechenwerk	L1	mm	150	150	150	150	150	150	150	150	150	150	150	150	150	150	150	150	150	150	150	150	150	150	-	-	-	-	-
Höhe	H	mm	14.5	18	18	14.5	14.5	18	18	18	18	23	23	23	23	23	23	23	23	23	23	23	33	33	-	-	-	-	-
Höhe	H1	mm	82	84	84	82	82	84	84	84	84	88.5	88.5	88.5	88.5	88.5	88.5	88.5	88.5	88.5	88.5	88.5	94	94	-	-	-	-	-
Höhe Rechenwerk	H2	mm	54	54	54	54	54	54	54	54	54	54	54	54	54	54	54	54	54	54	54	54	54	54	-	-	-	-	-
Breite Rechenwerk	B	mm	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	-	-	-	-	-
Anschlussgewinde Zähler		Zoll	G¾B	G1B	G1B	G¾B	G¾B	G1B	G1B	G1B	G1B	G1¼B	G1¼B	G1¼B	G1½B	G1½B	G1¼B	G1¼B	G1¼B	G1½B	G1½B	G2B	G2B	G2B	-	-	-	-	-
Anschlussgewinde Verschraubung		Zoll	R½	R¾	R¾	R½	R½	R¾	R¾	R¾	R¾	R1	R1	R1	R1¼	R1¼	R1	R1	R1	R1¼	R1¼	R1½	R1½	R1½	-	-	-	-	-
Gewicht¹		kg	0.76	0.85	0.96	0.76	0.85	0.85	0.96	0.85	0.96	1.03	1.08	1.5	1.23	1.5	1.03	1.08	1.5	1.23	1.5	1.52	2.9	3.1	-	-	-	-	-

¹ Zähler mit A-Zelle, ohne Module, 1.4 m Kabellänge, 1.9 m Kabellänge der Temperaturfühler Ø 5.2mm

Abmessungen Flanschausführung

Nenndurchfluss	q_p	m³/h	0.6	0.6	0.6	1.5	1.5	1.5	1.5	2.5	2.5	3.5	3.5	3.5	3.5	3.5	6	6	6	6	6	6	10	10	15	25	40	60	100
Nennweite	DN	mm	15	20	20	15	15	20	20	20	20	25	25	25	32	32	25	25	25	32	32	40	40	40	50	65	80	100	100
Baulänge	L	mm	110	130	190	110	165	130	190	130	190	135	150	260	150	260	135	150	260	150	260	150	200	300	270	300	300	360	360
Länge Rechenwerk	L1	mm	-	-	150	-	-	-	150	-	150	-	-	150	-	150	-	-	150	-	150	-	-	150	150	150	150	150	150
Höhe	H	mm	-	-	47.5	-	-	-	47.5	-	47.5	-	-	50	-	62.5	-	-	50	-	62.5	-	-	69	73.5	85	92.5	108	108
Höhe	H1	mm	-	-	84	-	-	-	84	-	84	-	-	88.5	-	88.5	-	-	88.5	-	88.5	-	-	94	99	106.5	114	119	119
Höhe Rechenwerk	H2	mm	-	-	54	-	-	-	54	-	54	-	-	54	-	54	-	-	54	-	54	-	-	54	54	54	54	54	54
Breite Rechenwerk	B	mm	-	-	100	-	-	-	100	-	100	-	-	100	-	100	-	-	100	-	100	-	-	100	100	100	100	100	100
Flanschabmessung	F	mm	-	-	95	-	-	-	95	-	95	-	-	100	-	125	-	-	100	-	125	-	-	138	147	170	185	216	216
Flanschdurchmesser	D	mm	-	-	105	-	-	-	105	-	105	-	-	114	-	139	-	-	114	-	139	-	-	148	163	184	200	235	235
Lochkreisdurchmesser	K	mm	-	-	75	-	-	-	75	-	75	-	-	85	-	100	-	-	85	-	100	-	-	110	125	145	160	180¹/190	180¹/190
Durchmesser	D1	mm	-	-	14	-	-	-	14	-	14	-	-	14	-	18	-	-	14	-	18	-	-	18	18	18	19	19¹/22	19¹/22
Anzahl Flanschbohrungen		St.	-	-	4	-	-	-	4	-	4	-	-	4	-	4	-	-	4	-	4	-	-	4	4	8	8	8	8
Gewicht Messinggehäuse²		kg	-	-	2.75	-	-	-	2.75	-	2.75	-	-	3.5	-	4.8	-	-	3.5	-	4.8	-	-	6.4	7.0	8.9	10.9	16.4	16.4
Gewicht Sphäroguss²		kg	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	5.9	7.7	9.6	15.2	15.2

¹ Wert für PN 16 Gehäuse
² Zähler mit A-Zelle, ohne Module, 1.4 m Kabellänge, 1.9 m Kabellänge der Temperaturfühler Ø 5.2 mm

Druckverlustkurve / Typische Fehlerkurve

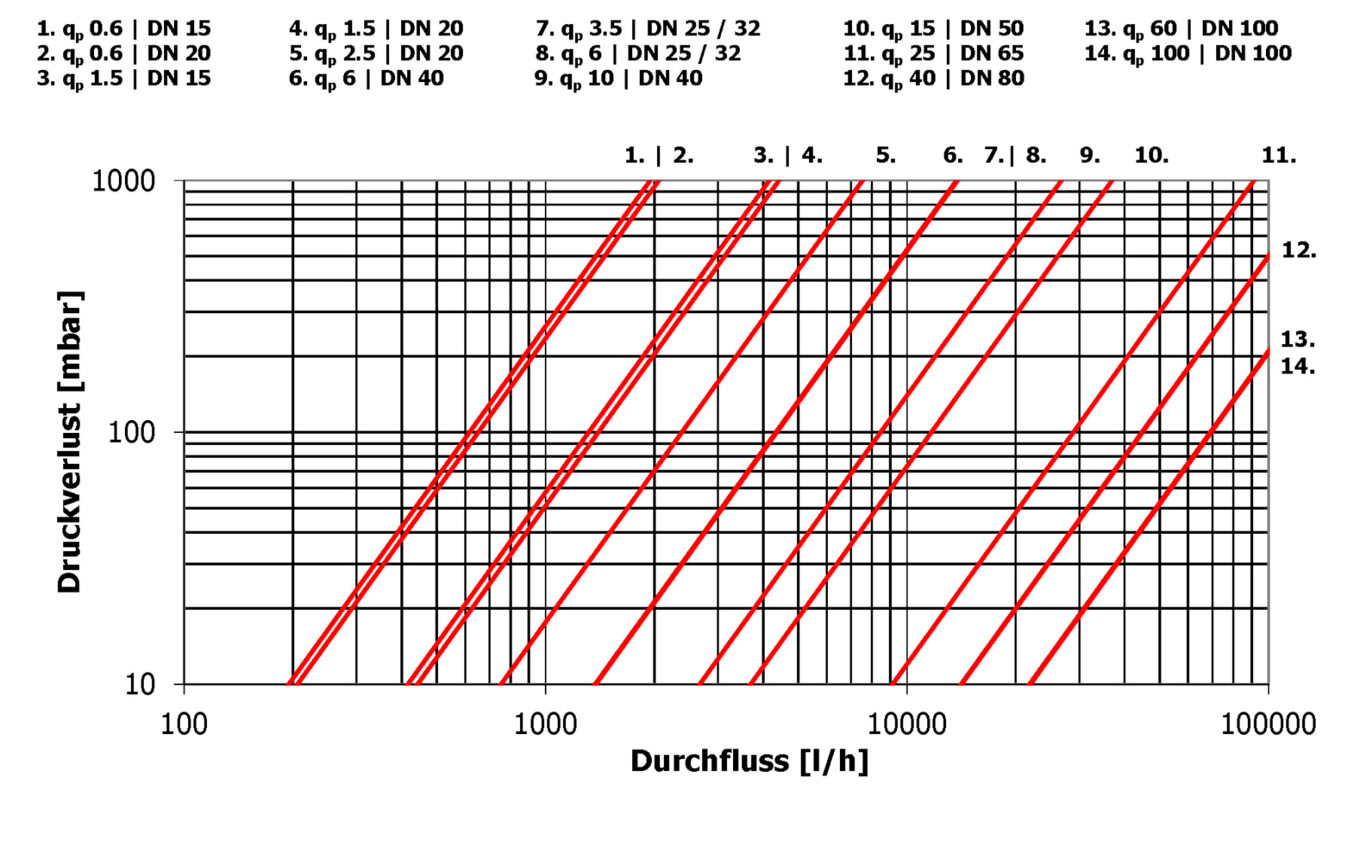

Druckverlustkurve

Typische Fehlerkurve
