AQUILA

AQUILA

单流束水表

应用

AQUILA是一款特别设计用于主管道用水量计量和专门贸易结算的大口径冷水表
拥有高动态量程，抗干扰以及易于维护等特性
可加装IZAR无线通讯模块或脉冲输出模块
欧洲MID认证，符合EN 14154，OIML R49，以及ISO 4054和中国CPA、CMC认证，符合国内GB/T 778标准

特点

单流束水表
MID及CPA/CMC认证，R值可达315
玻璃铜封计数器作为标准配置
极小始动流量（DN 50：15 l/h）
球墨铸铁

AQUILA

技术数据

公称口径 DN mm 50 80 100
公称口径 Q₃ m³/h 25 63 100
R * Q₃/Q₁ 315 315 315
始动流量 l/h 15 40 45
最小流量 Q₁ l/h 80 200 317
分界流量 Q₂ l/h 127 320 508
最大流量 Q₄ m³/h 31.25 78.75 125
过载流量 m³/h 40 100 150
认证

认证 MID LNE-26943, CPA/CMC
饮用水认证 ACS
温度与压力

介质温度范围 °C 0 ... +50
存储环境温度 °C -20 ... +70
公称压力 bar 16
破坏压力 bar 62

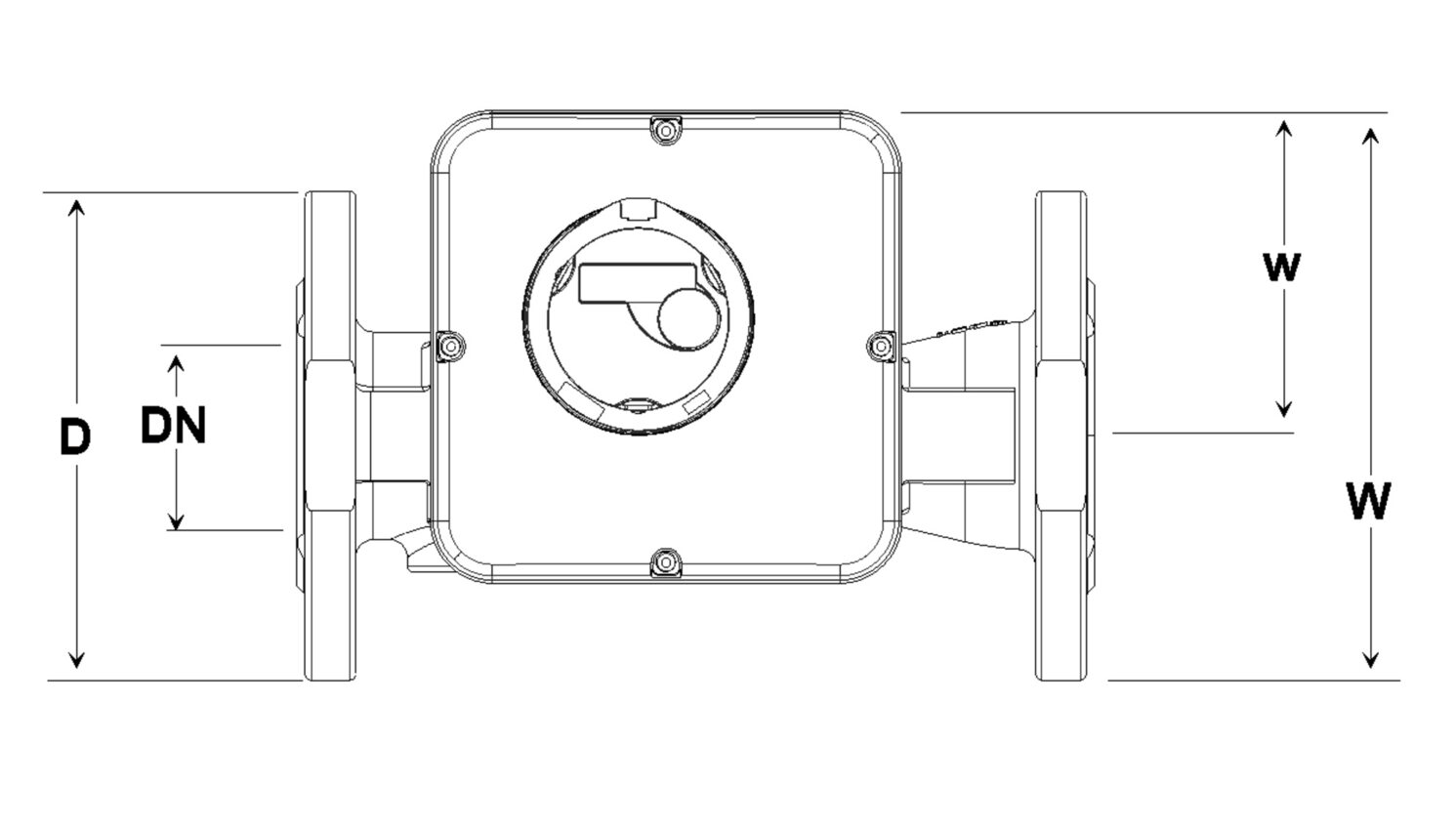

尺寸

公称口径 DN mm 50 80 100
宽度 w mm 110 164 155
宽度 W mm 190 260 260
高度 H mm 177 218 230
高度 h1 mm 70 95 103
重量 kg 13.7 26.1 28.4
法兰尺寸 D mm 165 200 220
标准法兰：凸面法兰
典型误差曲线
