SHARKY Solar 775

COMPTEUR COMPACT ULTRASONS

Descriptif

SHARKY Solar 775 est un compteur d'énergie thermique compact à ultrasons utilisé pour mesurer les consommations sur des systèmes à énergie solaire. Le principe utilisé est statique et basé sur la mesure du temps de transit. La technologie ultrasons lui confère de nombreux avantages : faible perte de charge, dynamique de mesure importante, faible débit de démarrage, insensibilité aux particules en suspension...

Caractéristiques principales

Pour liquide caloporteur de type TYFOCOR LS
Disponible en DN 15 et 20
Alimentation pile longue durée 16 ans (en utilisation standard)
Option radio intégrée
Version modulaire, M-Bus, RS232, RS485, Sorties analogiques 4-20mA, Entrées et sorties impulsionnelles

SHARKY

Généralités

Application			Chauffage ou combinée (chauffage/climatisation)
Fluide			Caloporteur TYFOCOR LS
Approbation			-
Précision			±10 %
Position de montage du mesureur			Toutes positions
Classe de protection du mesureur			Chauffage : IP 54 ; refroidissement et chauffage/avec tarif de refroidissement : selon IP 68
Alimentation batterie			3,6 VDC D-cell, jusqu'à 16 ans de durée de vie*
Alimentation secteur			24 VAC; 230 VAC
Type de sonde de température			Pt 500 2 fils; Ø 5,2 sonde directe
Longueur de câble des sondes de température			Pt 500: 2 / 3 / 5 / 10 m
Cycle de mesure du volume			Alim. secteur : ⅛ s \| avec batterie type D-cell : 1 s
Possibilités de test			Via l'afficheur, test visuel d'impulsions, sortie test ou via le logiciel NOWA
Composition du corps du mesureur			Laiton

*En conditions d'utilisation et de températures standard. Durée de vie théorique non garantie.

Reach

Information en vertu de l'article 33 (1) du règlement (CE) n° 1907/2006 du Parlement européen et du Conseil du 18 décembre 2006 :
Cette série de produits contient des composants contenant les substances suivantes à une concentration supérieure à 0,1 % en poids (p/p) :
- Plomb (n° CAS : 7439-92-1)
- Oxyde de titane et de zirconium au plomb (n° CAS : 12626-81-2)

Caractéristiques techniques

Classe environnementale		Classe C
Classe ambiante		Classe E2 + M2
Température ambiante	°C	+5 ... +55
Température de stockage	°C	-25 ... +60 (>35 °C max. 4 semaines)
Indice de protection		IP 54
Interface de communication		3 interfaces de communication (ex. M-Bus + M-Bus; 2 adresses primaires, 1 adresse secondaire)
Radio intégrée		En option
Norme interfaces		Interface optique ZVEI
Option interfaces		2 emplacements pour modules M-Bus, L-Bus, RS232, RS485, sorties impulsions, entrées impulsions, combinées entrée/sortie impulsions
Gamme de températures	°C	+5 ... +130
Mémoire de données complémentaires		Mémoire mensuelle¹ \| historique \| mémoire événement

¹Intervalle de temps de mémorisation programmable (jour, semaine, mois, ...)

Caractéristiques techniques version radio intégrée

Fréquence radio			868 ou 434 MHz
Type de télégramme radio			Real Data ou Open Metering Standard (OMS)
Transmission de données			Temps réel
Mode de transmission			Unidirectionnelle
Intervalle d'émission			12 s (durée de vie de 16 ans*) suivant la longueur du télégramme

* en conditions d'utilisation et de températures standards. Durée de vie théorique ne donnant pas lieu à garantie.

Affichage

Afficheur			LCD, 8-digit
Unités			MWh - kWh - GJ - Gcal - MBtu - gal - GPM - °C - °F - m³ - m³/h
Résolution affichage			99 999 999 - 9 999 999,9 - 999 999,99 - 99 999,999 (dépend du diamètre du mesureur)
Valeurs affichées			Energie - Volume - Débit - Puissance - Température

Interfaces

Optique			Interface ZVEI, pour communication et test, protocole M-Bus
M-Bus			Télégramme configurable, conforme EN13757-3, lecture et paramétrage en liaison (2 fils) protégée contre les inversions de polarité, détection automatique de vitesse (300 et 2 400 baud), 2 sorties M-Bus avec 2 adresses primaires
L-Bus			Adaptateur pour module radio externe, télégramme configurable, conforme EN13757-3, lecture et paramétrage en liaison 2 fils protégée contre les inversions de polarité
RS232			Interface série pour la communication avec des appareils externes, un câble spécial de liaison est nécessaire, protocole M-Bus, 300 et 2 400 baud
RS485			Interface série pour la communication avec des appareils externes, alimentation 12V ± 5V, protocole M-Bus, 2 400 baud
Sortie impulsion			Module avec 2 sorties d'impulsion à collecteur ouvert (sans potentiel), sortie 1 : 4 Hz (largeur d'impulsion 125 ms), impulsion ou conditions statiques (p.ex. erreurs), sortie 2 : 2000 Hz (largeur d'impulsion ≥ 5 ms), rapport : durée d'impulsion / pause d'impulsion ~ 1:1, configurable via le logiciel IZAR@MOBILE 2.
Entrée impulsion			Module avec 2 entrées d'impulsion, max. 20 Hz, configurable via le logiciel IZAR@MOBILE 2, les données peuvent être transférées à distance
Entrée et sortie impulsion combinées			Module avec 2 entrées d'impulsion et 1 sortie d'impulsion Module avec 2 entrées d'impulsion et 1 sortie d'impulsion, configurable via le logiciel IZAR@MOBILE 2, nécessaire pour la détection de fuites, configurable via le logiciel IZAR@MOBILE 2, nécessaire pour la détection de fuites
Sorties analogiques			Module 4...20 mA avec 2 sorties passives programmables, comportement des sorties programmables en cas de défaut

Entrée température

Cycle de mesure	T	s	Alim. secteur: 2 s \| alim pile type D-cell: 4 s
Différence de températures de démarrage	ΔΘ	K	0,125
Différence min. de températures	ΔΘ_min	K	3
Différence max. de températures	ΔΘ_max	K	175
Plage de températures absolue mesurée	Θ	°C	0 ... +130

Caractéristiques techniques du mesureur

Débit nominal	q_p	m^³/h	0.6	0.6	0.6	1,5	1.5	1.5	2,5	2.5
Diamètre nominal	DN	mm	15	20	20	15	20	20	20	20
Longueur totale	L	mm	110	130	190	110	130	190	130	190
Débit de démarrage		l/h	1	1	1	2,5	2.5	2.5	4	4
Débit minimal	q_i	l/h	6	6	6	6	6	6	10	10
Débit maximal	q_s	m³/h	1.2	1.2	1.2	3	3	3	5	5
Débit de surcharge		m³/h	2.5	2.5	2.5	4,6	4.6	4.6	6,7	6.7
Pression de fonctionnement	PN	bar	16¹	16¹	16¹	16	16¹	16¹	16	16¹
Perte de pression à qp	Δp	mbar	95	85	85	75	75	75	100	100
Gamme de températures		°C	5 ... 130	5 ... 130	5 ... 130	5 ... 130	5 ... 130	5 ... 130	+5 ... +130	5 ... 130
Kvs value (Δp=Q²/Kvs²)			2.06	2.06	2.06	5,48	5.48	5.48	7,91	7.91

¹ Également disponible en PN 25 bar

Dimensions version filetée

Débit nominal	q_p	m^³/h	0.6	0.6	0.6	1,5	1.5	1.5	2,5	2.5
Diamètre nominal	DN	mm	15	20	20	15	20	20	20	20
Longueur totale	L	mm	110	130	190	110	130	190	130	190
Longueur totale avec raccords	L2	mm	190	230	290	190	230	290	230	290
Longueur du calculateur	L1	mm	150	150	150	150	150	150	150	150
Hauteur	H	mm	14.5	18	18	14,5	18	18	18	18
Hauteur	H1	mm	82	84	84	82	84	84	84	84
Hauteur du calculateur	H2	mm	54	54	54	54	54	54	54	54
Largeur du calculateur	B	mm	100	100	100	100	100	100	100	100
Diamètre filetage compteur		pouces	G¾B	G1B	G1B	G¾B	G1B	G1B	G1B	G1B
Diamètre filetage raccords		pouces	R½	R¾	R¾	R½	R¾	R¾	R¾	R¾
Poids		kg	0.76	0.85	0.96	0,76	0.85	0.96	0,85	0.96

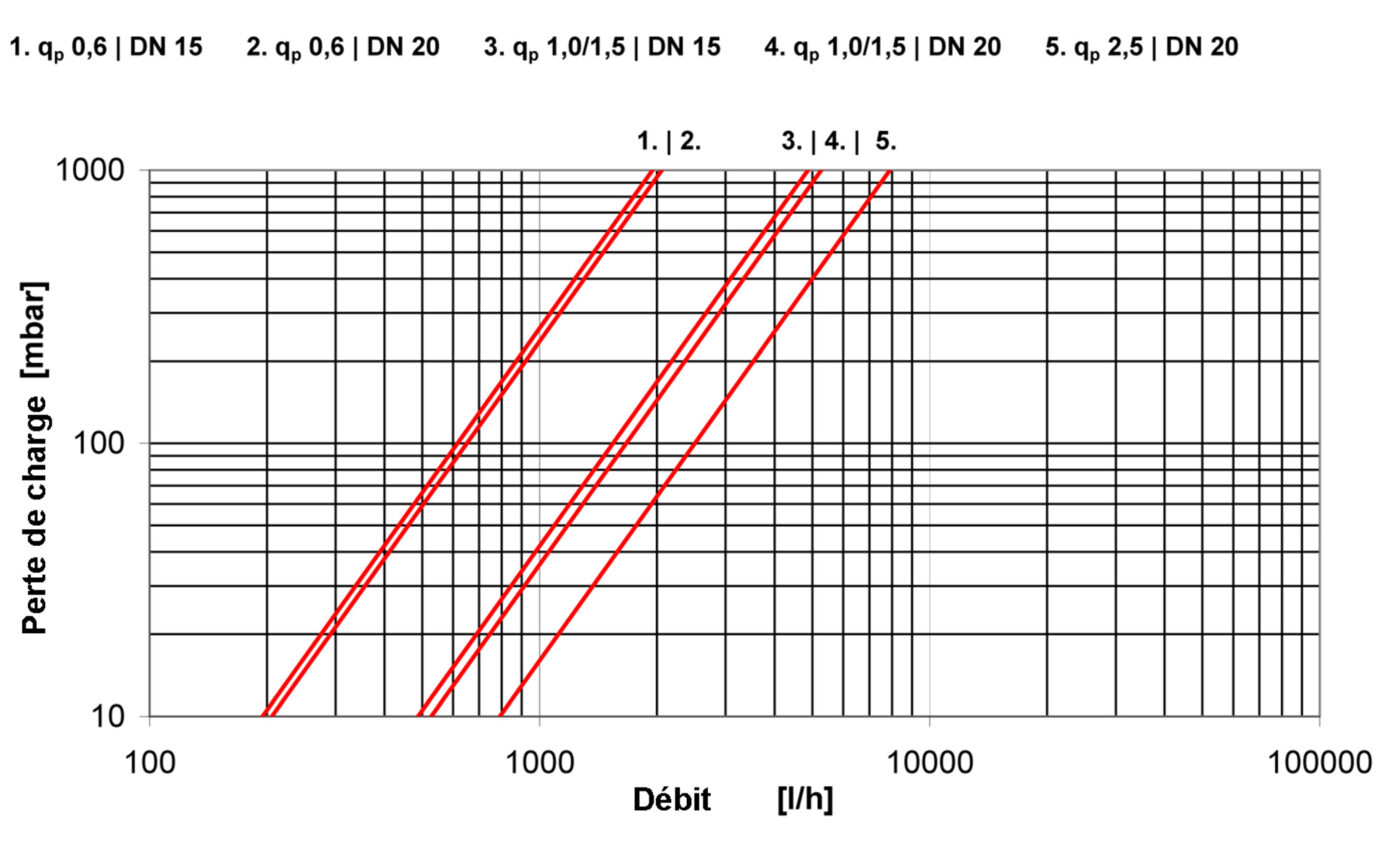

Perte de charge

Perte de charge
