RAY FS WP MID
SENSOR DE FLUJO MECANICO
Descripción
RAY FS WP es un dispositivo de medición de volumen Woltman con un transmisor de pulsos destinado para medir el volumen de agua caliente de la calefacción (máx. 120 °C). Está equipado de una hélice con un eje paralelo a la tubería asegurando una baja resistencia al paso del agua y limitando la pérdida de presión.
Principales características
- Aprobación según MI004 en clase 2 con una dinámica de medida (qp:qi) 10:1
- Gama completa del DN50 qp 15 m3/h a DN200 qp 200 m3/h
- Transmisión a distancia de las cantidades de flujo (3m de cable), compatible con calculadoras con entrada de impulsos
- Instalación en cualquier posición
- Registro se puede girar según sea necesario para facilitar la lectura
- Pérdida de presión muy baja
- Encapsulado y medidor impermeable
- Como medida de seguridad contra fraudes magnéticos , una pantalla antimagnética sellada está instalada en el medidor
- Rango de temperatura: 10°C a 120°C
-
Generalidades
Aplicación Agua caliente Posición de montaje Cualquier posición Rango de temperatura del agua °C 10 ... 120 Temperatura ambiente °C 5 ... 55 Clase medioambiental E1 + M1 Presión nominal PN bar 16 Índice de protección IP 54 Aprobación MID (DE-15-MI004-PTB004) 1 versión especial bajo solicitud -
Características técnicas
Diámetro nominal DN mm 50 65 80 100 125 150 200 Caudal nominal qp m3/h 15 25 32 50 80 200 200 Caudal máximo (tiempo limitado) m3/h 60 60 90 180 250 400 500 Caudal máximo qs m3/h 30 30 45 100 150 300 300 Caudal mínimo qi m3/h 1,5 2,5 3,2 5 8 20 20 Caudal de arranque l/h 130 130 400 400 600 1500 2000 Pérdida de carga a qp Δp bar 0,02 0,02 0,01 0,03 0,03 0,05 0,002 Resistencia al flujo coeficiente de Zeta 0,9 0,9 0,65 1,9 1,8 1 0,13 Interruptor de láminas valor del pulso 1 l/impulso 100 100 100 100 100 1000 1000 Rango dinámico 2 qp / qi 10:1 10:1 10:1 10:1 10:1 10:1 10:1 1 otro valor de pulso bajo pedido
2 otro qp / qi bajo pedido -
Rango del registro
Diámetro nominal DN mm 50 65 80 100 125 150 200 0,5 l ... 999,999 m³ • • • • • 5,0 l ... 9,999,999 m³ • • -
Dimensiones
Diámetro nominal DN mm 50 65 80 100 125 150 200 Longitud total L mm 200 200 225 250 250 300 350 Diámetro de brida D mm 165 185 200 220 250 285 240 Diámetro de perforación K mm 125 145 160 180 210 240 295 Cantidad de agujeros pcs 4 4 8 8 8 8 8 / 12 Diámetro agujeros D1 mm 18 18 18 18 18 22 22 Altura H mm 75 82,5 94 110 125 135 163 Altura (sin extensión contador) H1 mm 141 141 141 200 200 244 244 Altura (con extensión contador) H1 mm 182 182 182 240 240 284 284 Diámetro ØB mm 150 150 150 220 250 285 340 Peso kg 11,1 11,6 12,5 19,8 22,4 39 49 -
Pérdida de carga/ precisión de medición

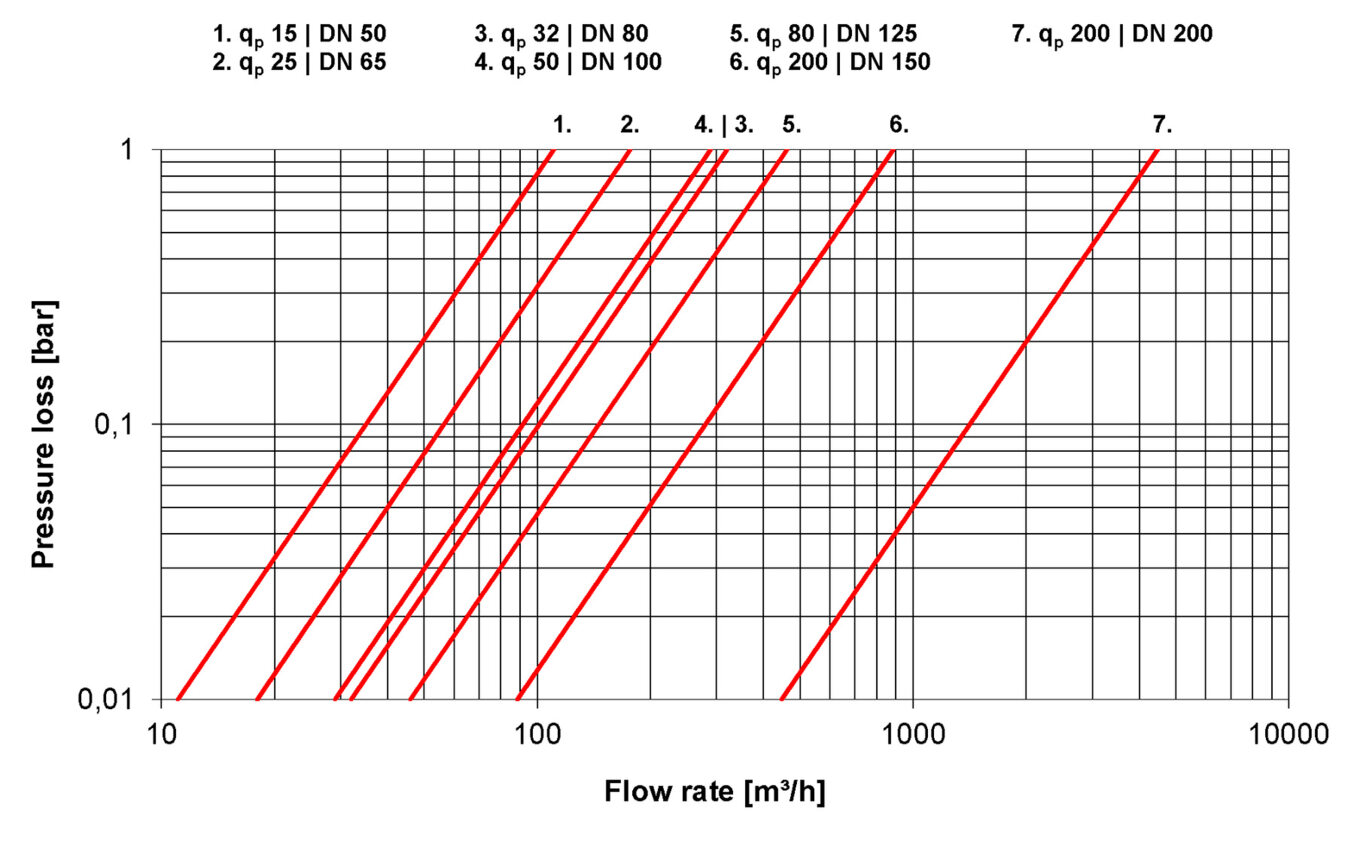

Curva de perdida de carga

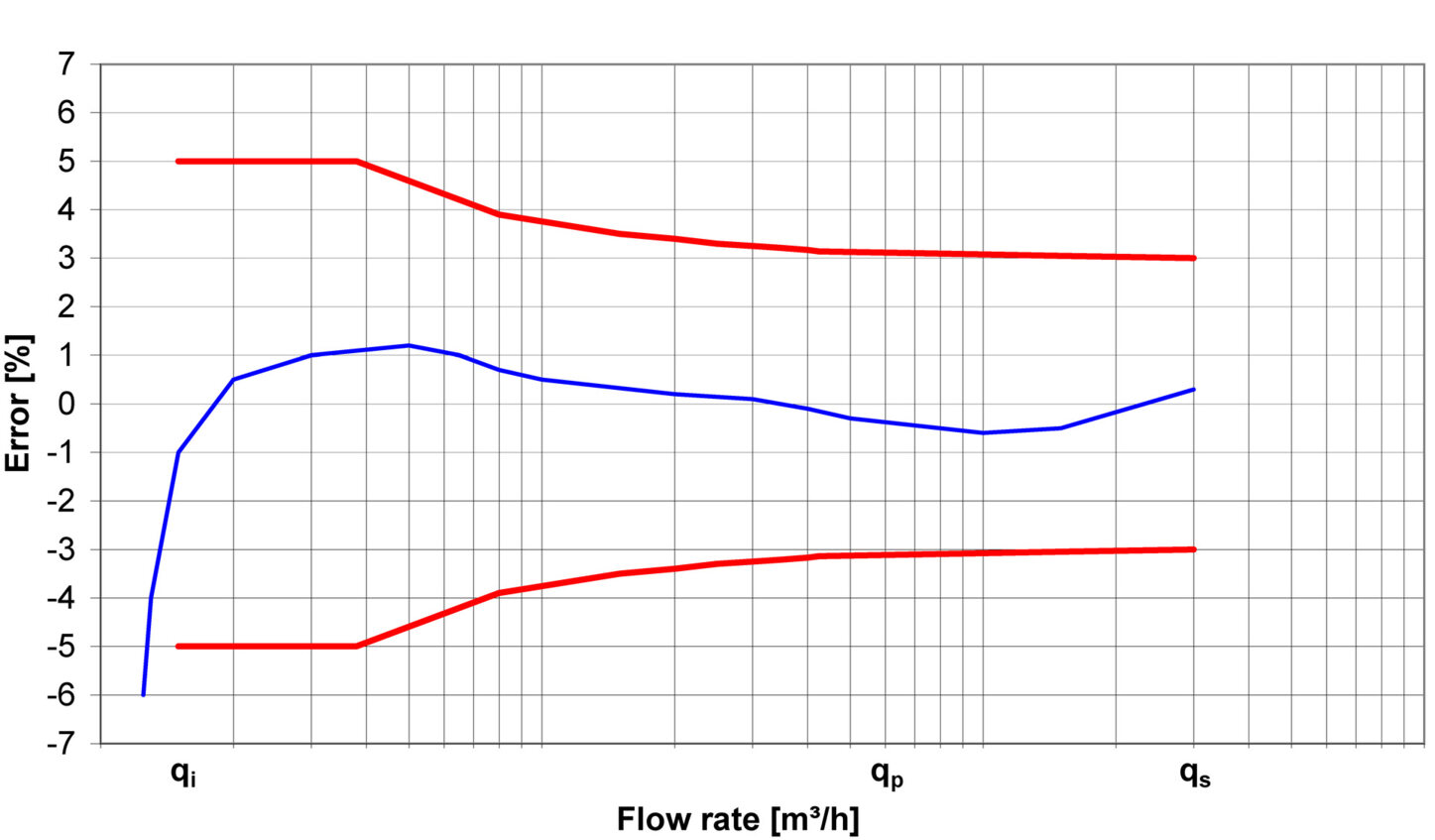

Curva de error tipico
