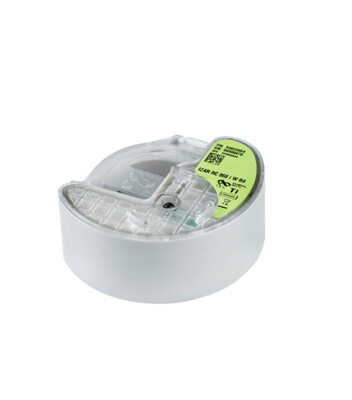

IZAR RC 868 i W R4

IZAR RC 868 i W R4

MODULE RADIO

Descriptif

IZAR Radio Compacte inductive Waterbox R4 est destiné au relevé radio mobile et au télérelevé longue portée des compteurs d'eau Diehl Metering. IZAR RC i W R4 se clipse facilement sur tous les compteurs modulaires de la gamme inductive ("Ha+Ti" ou "Ti") équipés d'une bague grise ou rouge. IZAR RC i W R4 intègre un capteur fonctionnant selon un principe inductif qui le rend insensible à la fraude magnétique.
IZAR RC i W R4 est configuré sur site ou en usine avec le numéro de série du compteur auquel il est associé. La transmission des informations par liaison radio unidirectionnelle permet un relevé mobile performant jusqu'à 50 km/h et sa longue portée est adaptée au relevé en mode réseau fixe.
IZAR RC i W R4 intègre de nombreuses fonctions (index historique, durée de vie de la pile ...), des alarmes (détection de fuite, compteur arrêté ...) ainsi qu'un logger interne dont les données peuvent être relevées par liaison IrDA en cas de litige de consommation.

Caractéristiques principales

  • Emetteur radio compact 868 MHz conçu pour les compteurs concentriques
  • Adapté au relevé mobile et au réseau fixe longue portée
  • IP 68
  • Durée de vie jusqu'à 15 ans
  • Fonction logger intégrée (jusqu'à 6 mois de données)
  • 1 index historique à date prédéfinie pour faciliter la facturation
  • Insensible à la fraude magnétique
  • Principe de fonctionnement

    IZAR RC 868 i W R4 comporte un circuit électronique qui capte les informations issues d'un compteur d'eau de la gamme Diehl Metering et transmet en temps réel l'index du compteur et diverses informations de fonctionnement, toutes les 8 secondes en mode R3 et toutes les 15 minutes en mode réseau fixe longue portée R4.

    Relevé mobile en Walk-by / Drive-by / Passive Drive-by:
    Les informations émises par IZAR RC 868 i W R4 sont collectées soit à l'aide d'un terminal portable ou d'une tablette équipé(e) d'un récepteur IZAR RECEIVER BT en Walk-by ou Drive-By soit avec un récepteur IZAR RDC VEHICLE en Passive Drive-by. Les données sont ensuite déchargées directement dans le système informatique centralisé.

    Réseau fixe:
    Le concentrateur IZAR RDC STANDARD/IZAR RDC BATTERY (réseau fixe R3) ou IZAR RDC PREMIUM (réseau fixe longue portée R4) est installé à demeure. Il collecte toutes les informations et les envoie à intervalles prédéfinis via GPRS ou LAN vers un serveur centralisé. Le relevé peut également s'effectuer via une solution M-Bus de type IZAR CENTER associé au récepteur IZAR RECEIVER M-BUS et au logiciel IZAR@NET 2.

    Fonctions data logger:
    IZAR RC 868 i W R4 dispose d'un enregistreur de données intégré. Il enregistre à intervalles réguliers la consommation. En cas de litige, ou pour d'autres besoins d'analyses, les données sont accessibles via l'interface IrDA du module et sont transférées sur le terminal portable ou l'ordinateur/tablette, à l'aide d'un applicatif dédié. Par défaut, l'intervalle de sauvegarde de la consommation dans le module est de 30 minutes, ce qui représente près de 6 mois de consommation sauvegardée. Cet intervalle peut-être adapté en cas de besoin à l'aide du même applicatif.

  • Données techniques
    Protocole de communicationPRIOS
    FréquencesMHz868,95 (mode R3) et 868,30 (mode R4)
    ModulationFSK
    Puissance d'émissionmW16
    Mode de transmissionUnidirectionnel
    Portée radioJusqu'à 500 m (mode R3) et jusqu'à 1,5 km (mode R4) selon l'environnement
    NormesEN 300 220 | CE | Directive RED | EN13757-3/-4
    AlimentationPile au lithium 3,6V
    Durée de vie de la pileJusqu'à 15 ans*
    * en conditions d'utilisation et de températures standards. Durée de vie théorique ne donnant pas lieu à garantie.
  • Conditions d'utilisation
    Température de fonctionnement°C-15 ... +55
    Température de stockage°C-20 ... +70
    Humidité%0 ... 100
    Indice de protectionIP68
  • Configuration
    InterfaceIrDA optique
    FonctionsIndex courant | Index historique | Durée de vie restante de la pile | Fonction Logger intégrée
    Gestion des alarmesDétection de fuite | Compteur arrêté | Sur débit | Sous débit | Retour d'eau | Fraude mécanique
  • Enregistreur de données
    InterfaceIrDA + applicatif dédié fonctionnant sur terminal portable et/ou sur ordinateur portable/tablette
    GestionEn cas de litige de consommation, l'intervalle de sauvegarde de 30 minutes, fixé par défaut, fournit jusqu'à 6 mois d'historique de consommation
  • Compatibilité
    CompteursGamme modulaire inductive Diehl Metering "Ha+Ti" ou "Ti". Poids d'impulsions: DN 15 à 40 (1 litre) | DN 50 à 125 (10 litres) | DN 150 à 300 (100 litres)
  • Dimensions
    IZAR RC 868 i W R4 IZAR RC 868 i W R4
    Top view
    IZAR RC 868 i W R4 IZAR RC 868 i W R4
    Side view
    DiamètreDmm90
    HauteurHmm40
